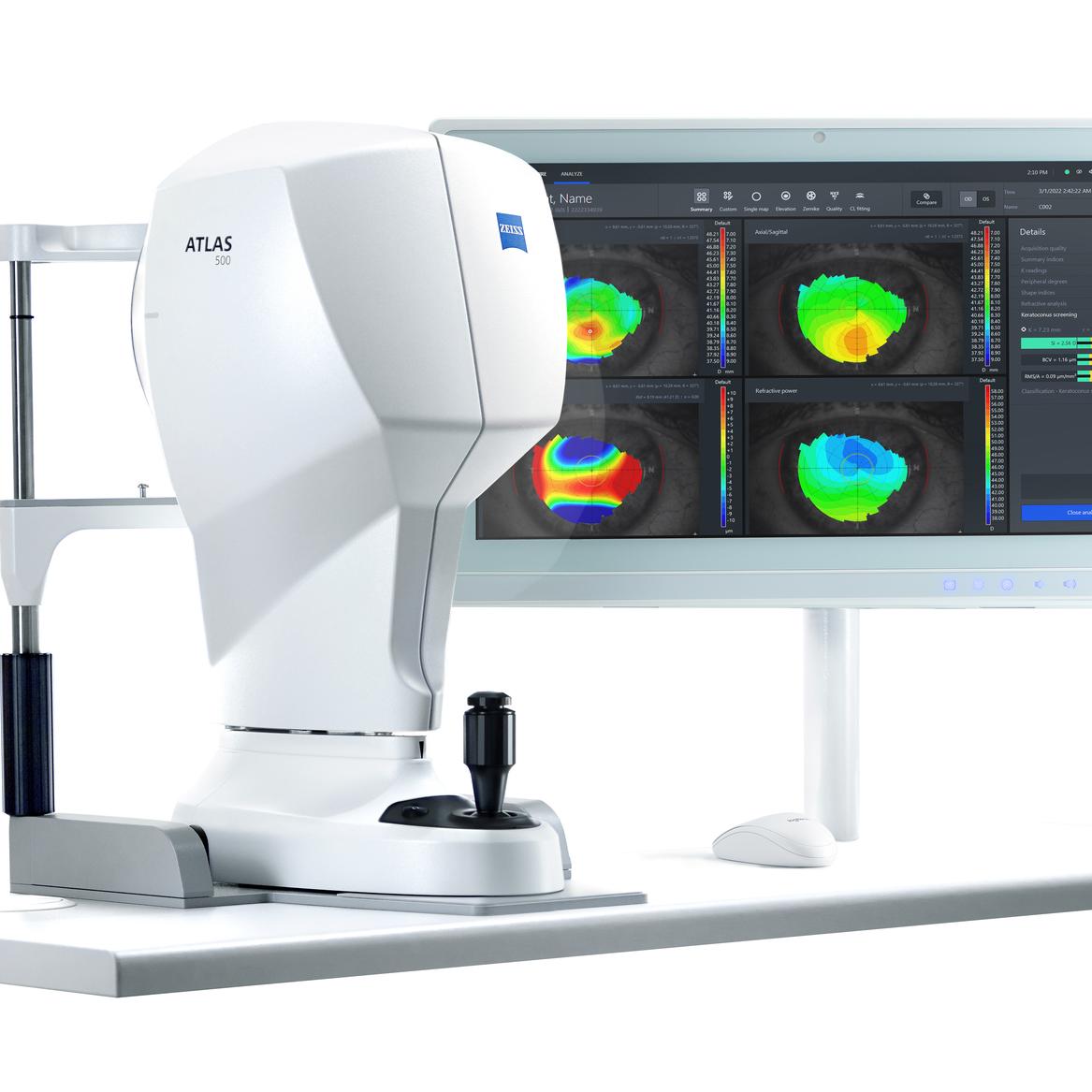

Analyse multimodale de la surface oculaire avec le ZEISS ATLAS 500

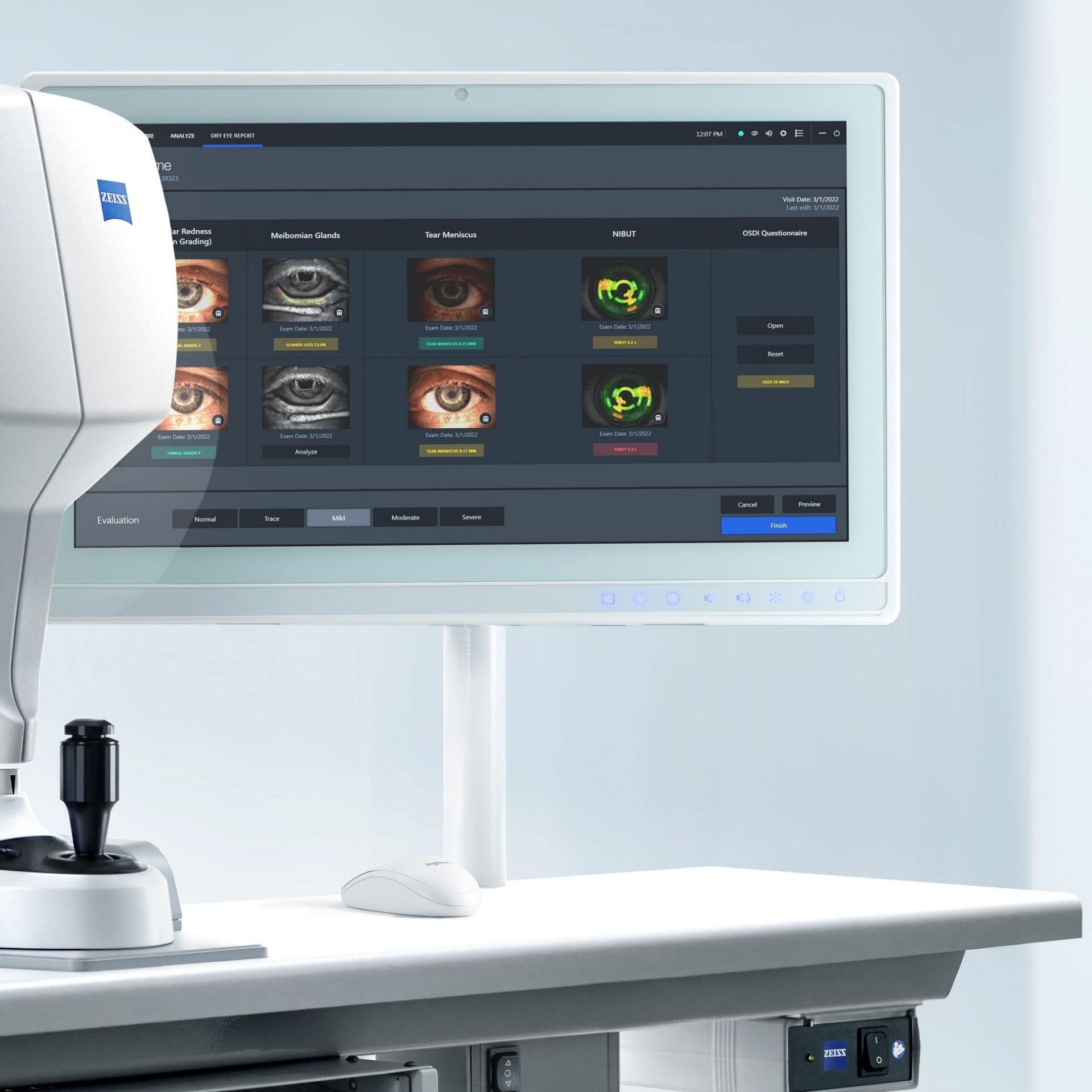

Le ZEISS ATLAS 500® est une solution de segment antérieur multimodale de pointe qui sert à réaliser une topographie cornéenne. Elle permet également aux cliniciens d'évaluer la sécheresse oculaire depuis un seul poste de travail, leur garantissant ainsi une efficacité accrue dans une conception compacte.

  • Vision étendue
  • Prise de décision claire
  • Conception optimisée
  • Documentation numérique

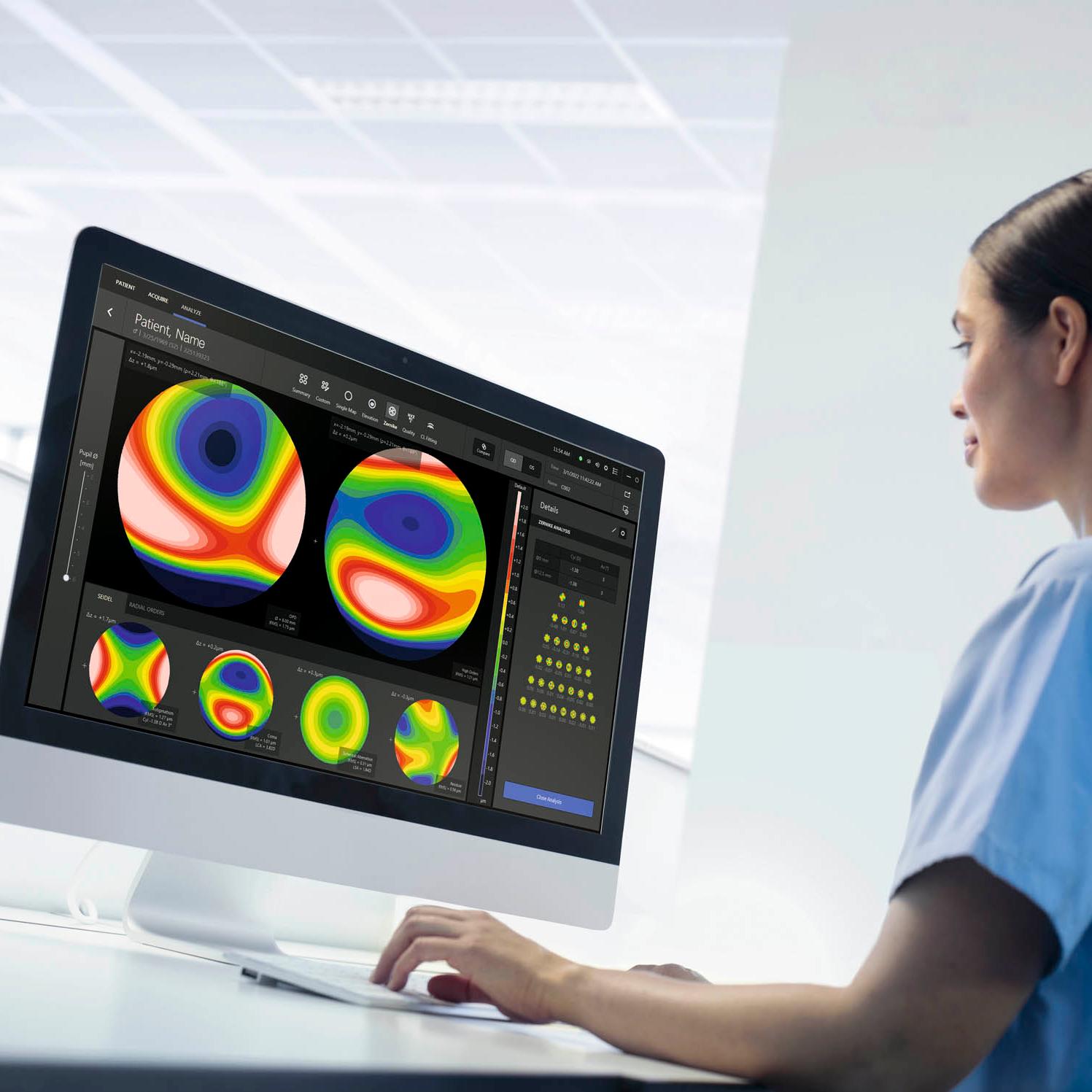

Une vision étendue.

Topographie et visualisation précises de la cornée.

Équipé de nombreuses fonctions de mesure, le ZEISS ATLAS 500 capture rapidement les propriétés pertinentes de la cornée avec des images et des vidéos haute résolution.

Les mesures via les disques de Placido offrent diverses options d'analyses de topographie cornéenne :

  • Une vue résumée/personnalisée incluant toutes les cartes topographiques courantes
  • L'élévation (sphérique, asphérique et asphérique torique)
  • L'analyse du front d'onde cornéen
  • L'analyse de la qualité optique
  • L'adaptation des lentilles de contact
  • Le dépistage du kératocône

Extended insights

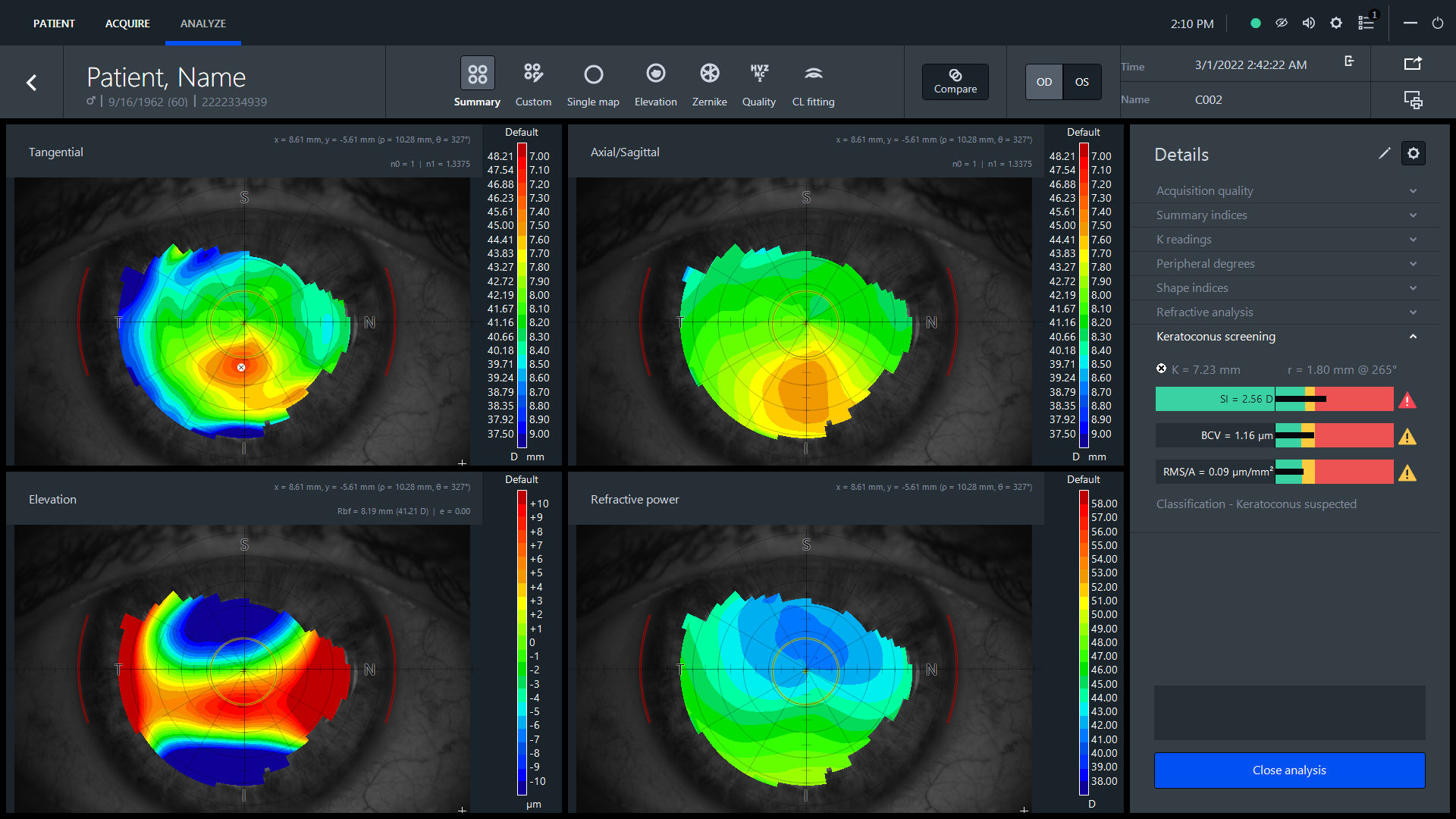

Keratoconus screening including classification
Keratoconus screening including classification

Keratoconus screening including classification

The summary screen provides details on corneal symmetries and ectasia. Additionally, a keratoconus screening system provides information on the potential risk of keratoconus and classifies each patient’s cornea into one of the following groups: keratoconus, keratoconus suspect, normal or treated.

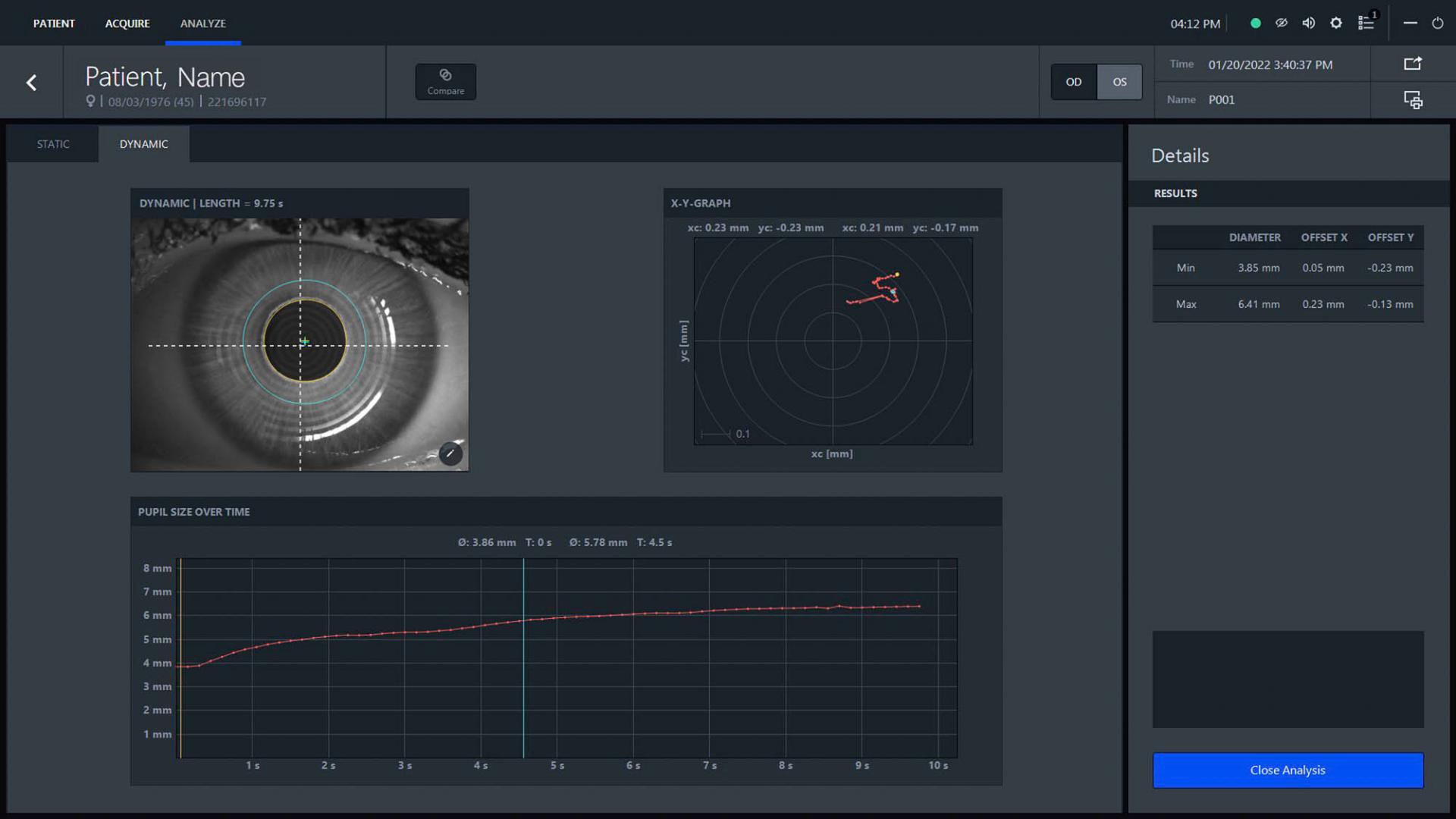

Static and dynamic pupillometry

Analyze pupil size and decentration in scotopic, mesopic and photopic light conditions. Choose between static and dynamic acquisition modes.

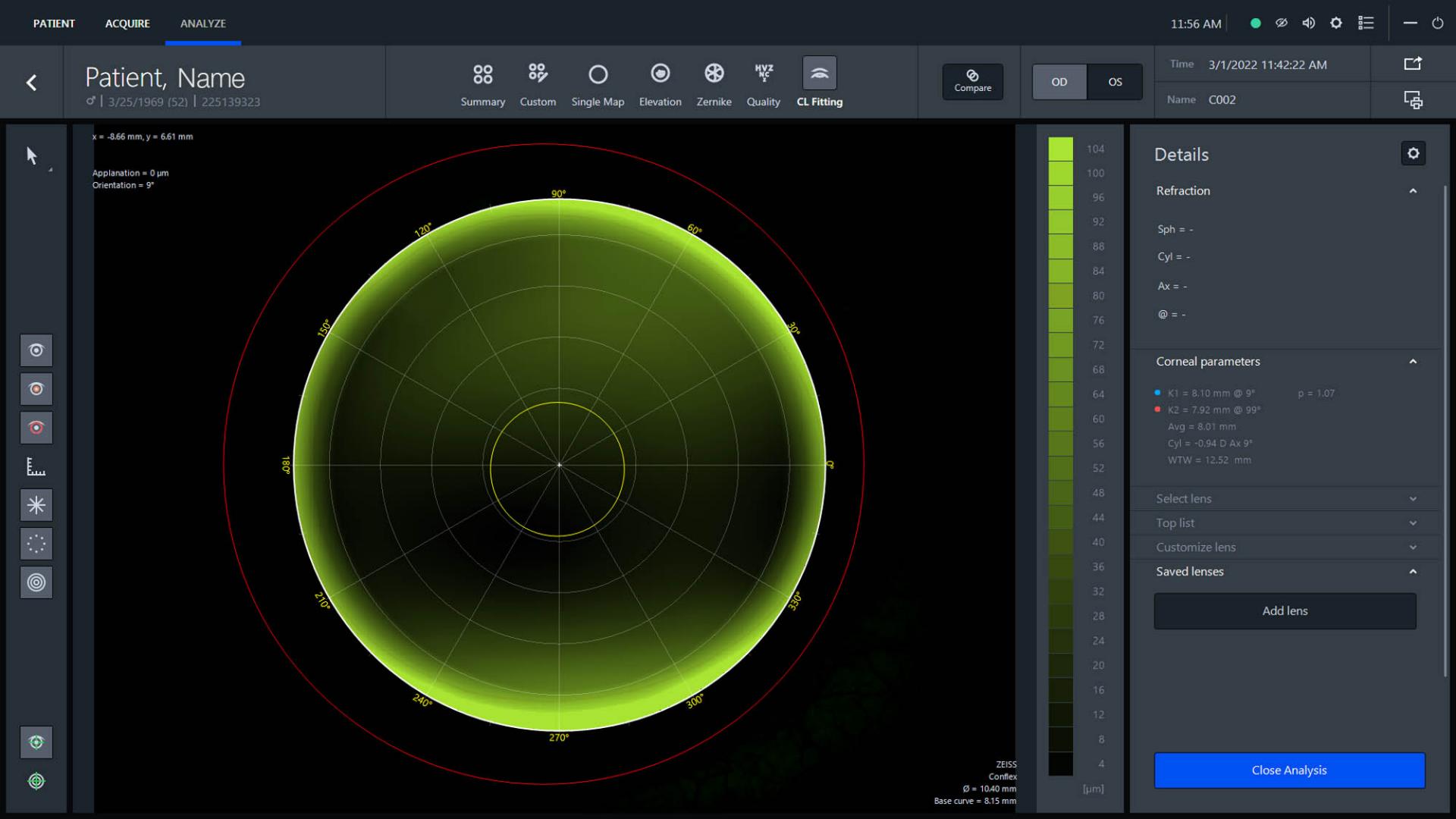

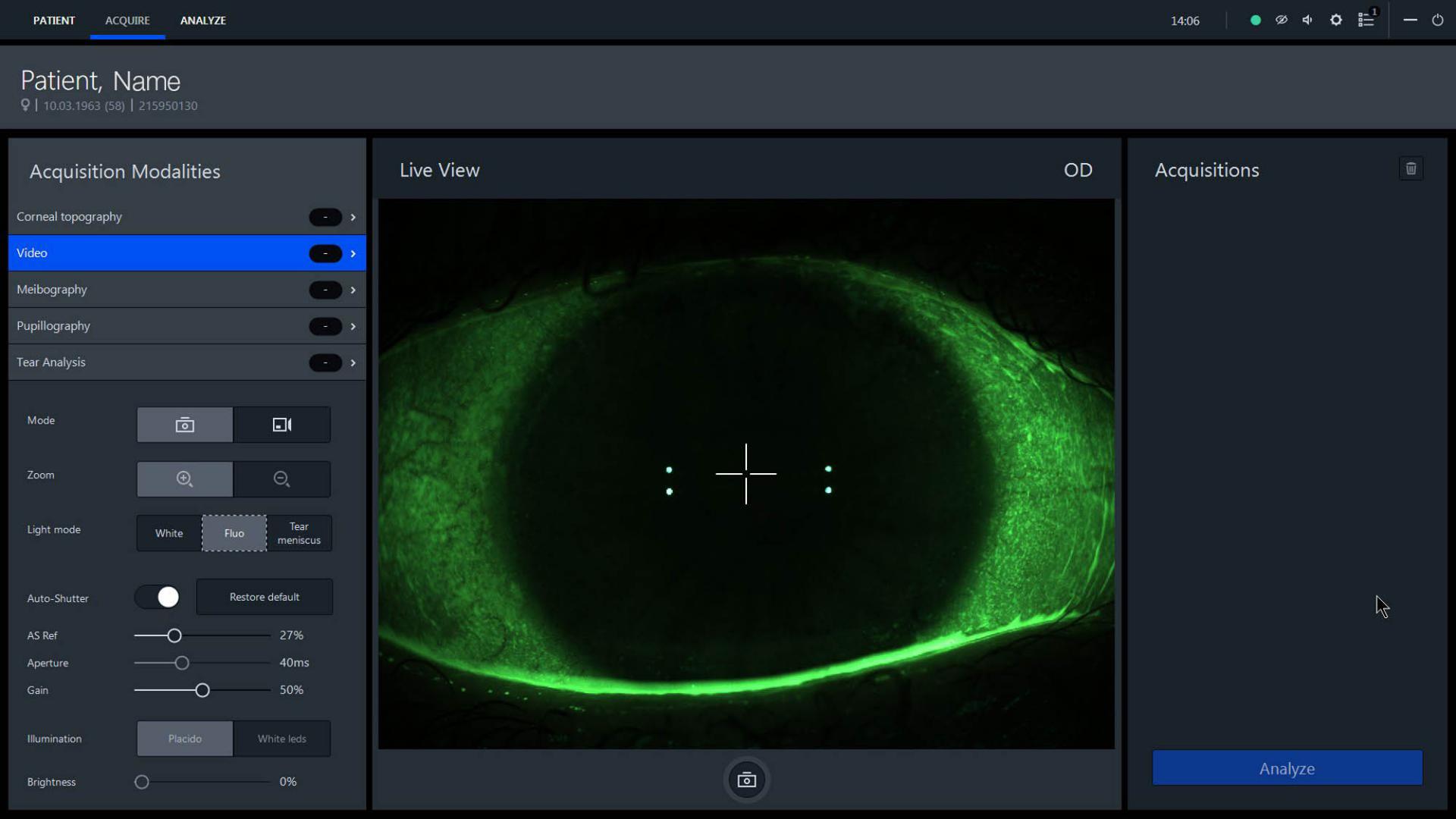

Contact lens fitting

The luminous source with cobalt blue light allows you to analyze the clearance of rigid contact lenses in fluorescein and detects corneal staining and scars. Simulate the fit of rigid contact lenses based on the internal databases of the lens manufacturers.

Une prise de décision claire

Rapport complet sur la sécheresse oculaire

En tant que maladie multifactorielle, la prise en charge de la sécheresse oculaire nécessite de collecter un ensemble de données et d'analyses. Le ZEISS ATLAS 500 fournit un rapport complet sur la sécheresse oculaire qui contient des informations détaillées sur plusieurs éléments :

Une meibographie comprenant :

  • le calcul de la zone de perte
  • La rougeur oculaire et classification de Nathan Efron
  • La hauteur du ménisque de larmes
  • Le temps de rupture du film lacrymal
  • Le questionnaire sur l'indice de maladie de la surface oculaire (OSDI)
  • L'osmolarité (saisie facultative de données)

Profound decision-making

Comprehensive dry eye report

Dry Eye Report
Dry Eye Report

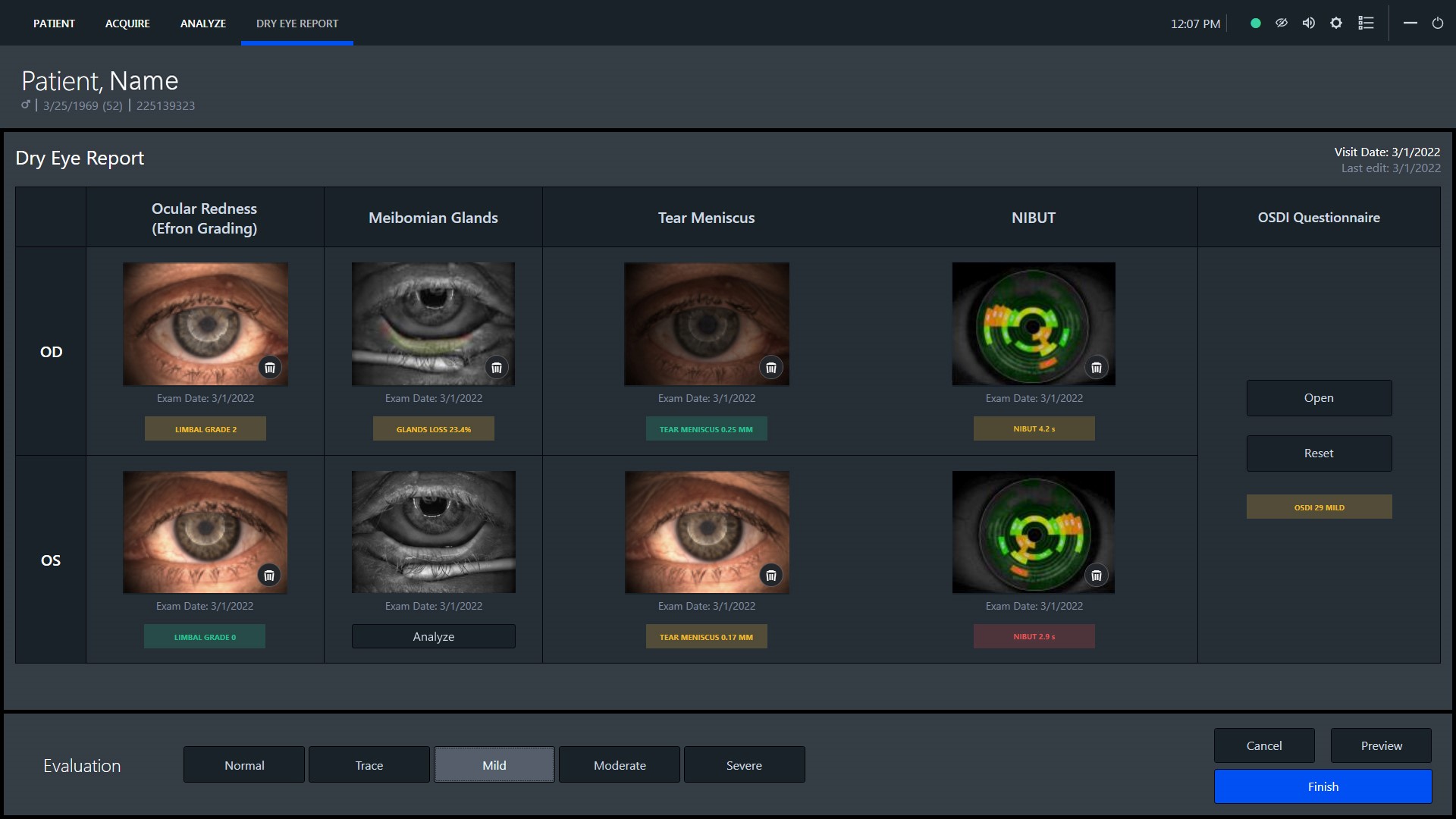

Dry eye report

After you perform single measurements of the dry eye indicators of your patient, you can conveniently pull them into the dry eye report overview.

ATLAS 500 automatically displays the user-graded severity of the single indicators using a traffic-light highlight system.

In the end you can assess all indicators at a glance and select from the following degrees of severity: normal, trace, mild, moderate or severe.

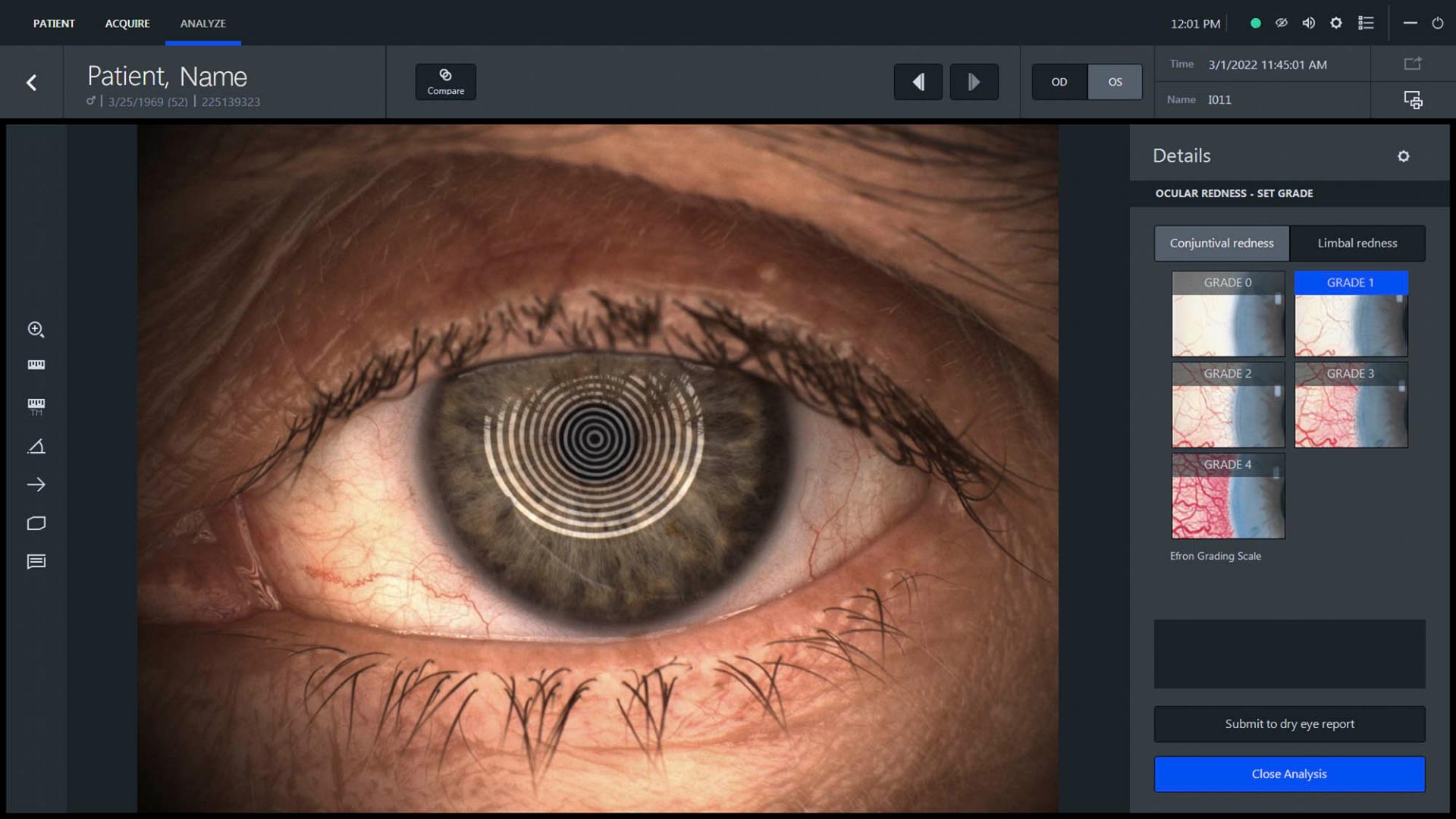

Ocular redness

An overview image of the eye is captured with the imaging and video modality. Afterwards, the operator can assess conjunctival redness or limbal redness visually comparing to the scale published by Nathan Efron.1

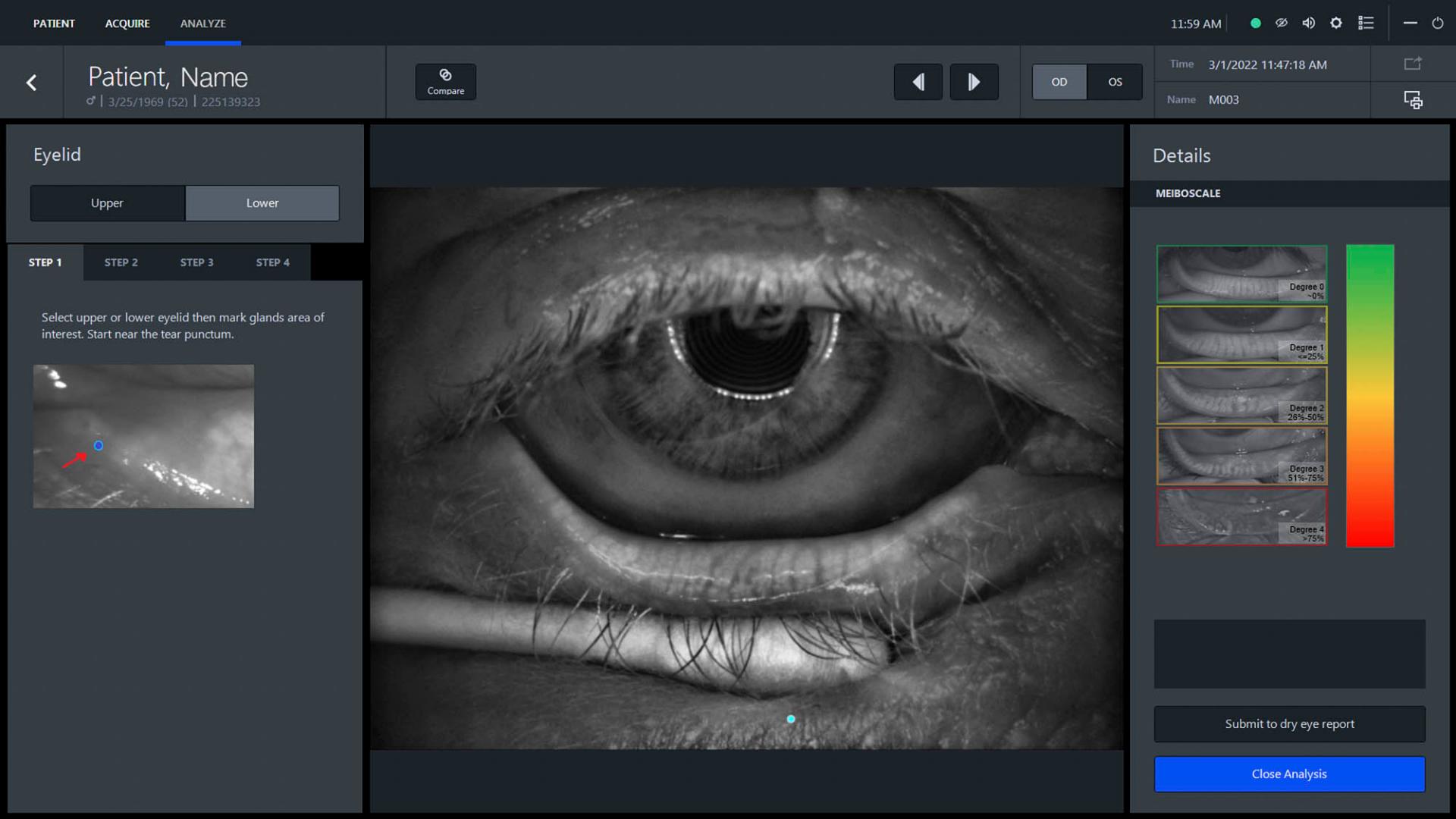

Meibomian glands

Analyze the upper and lower eyelid using a marking wizard that helps identify the meibomian glands loss using the meibomian grading scale by Heiko Pult.2

Non-invasive Tear Film Break-Up Time (NIBUT)

Assess the integrity of the tear film on the patient’s anterior corneal surface over time through dynamic videokeratoscopy.

Une conception optimisée

Facilité d'utilisation et acquisition rapide des données

Avec ses performances éprouvées, ses fonctionnalités avancées, son design épuré et contemporain, le ZEISS ATLAS 500 est conçu pour s’intégrer dans l’environnement de n’importe quel établissement ophtalmologique. Il procure une expérience positive à la fois à l’utilisateur et aux patients.

Le ZEISS ATLAS 500 est équipé de plusieurs fonctions d'éclairage, avec notamment :

  • Un éclairage Placido (topographie)
  • Des LED infrarouges (pupillométrie et meibographie)
  • Des LED bleues avec filtre de caméra jaune (examen à la fluorescéine)
  • Des LED auxiliaires blanches (imagerie)
  • La projection de la fente de mise au point (alignement)

Optimized design

Easy operation and quick data acquisition

Swivel-out measurement head
Swivel-out measurement head significantly reduces nasal shadows. [BEFORE] Measurement in center position: nasal shadows visible. [AFTER] Measurement head in angled position: nasal shadows reduced.

Swivel-out measurement head

The unique, swivel-out measurement head helps reduce nasal shadows during data acquisition to increase the captured area of the cornea.

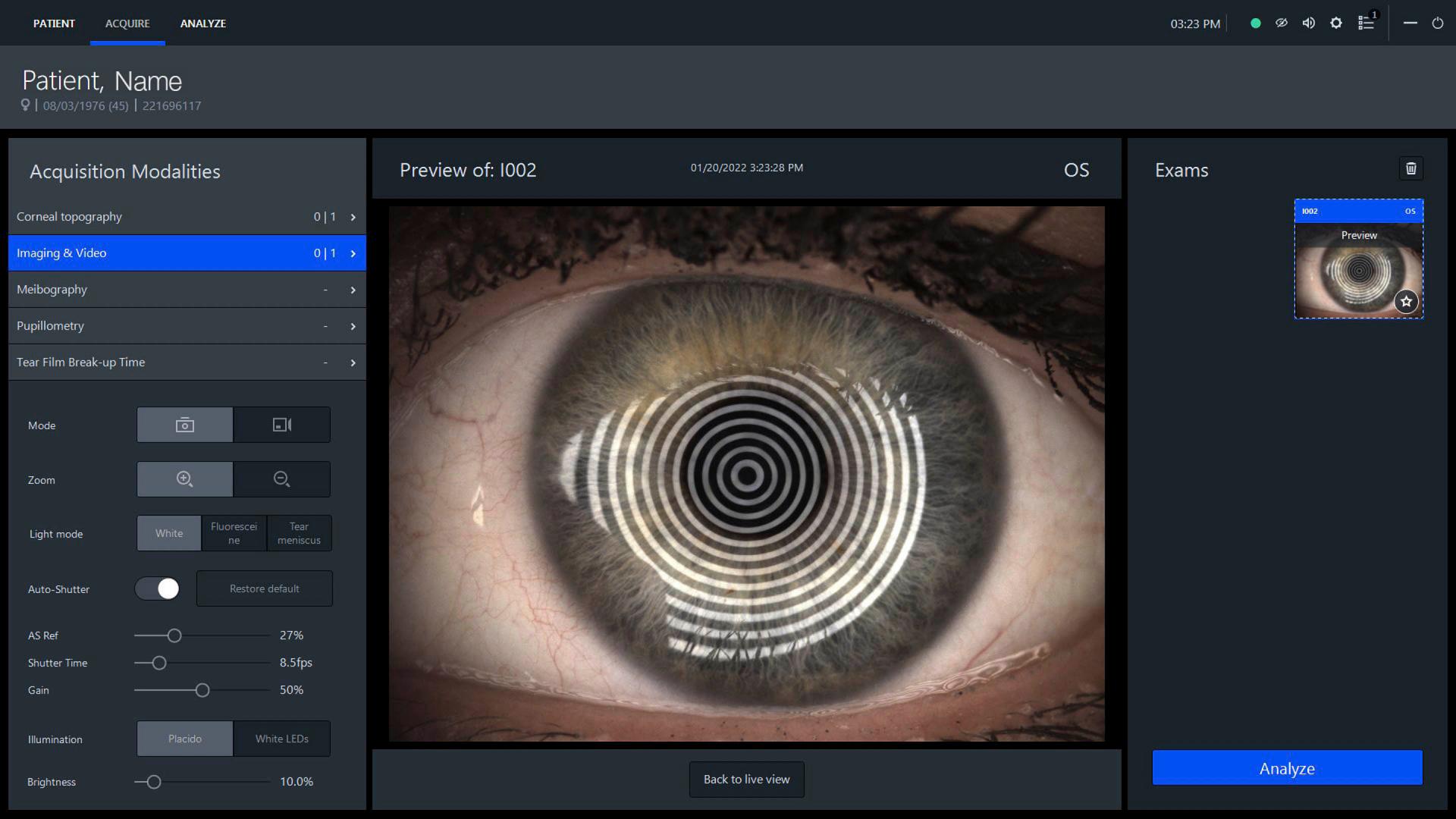

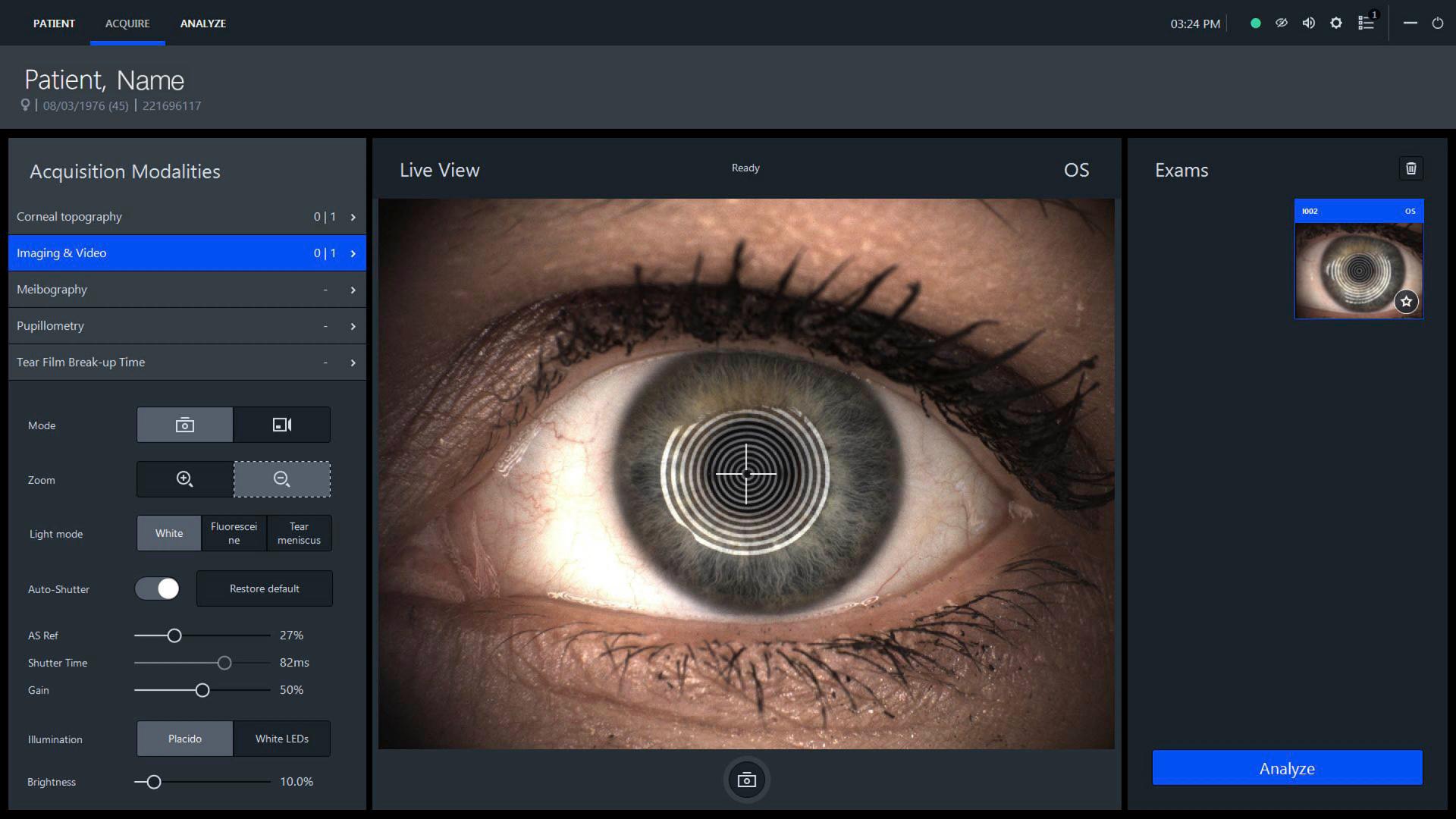

Enhanced working distance

ZEISS ATLAS 500 features two image capture options, which provide both close-up and overview images to evaluate the details of the ocular surface and photograph external structures.

Acquisition support

Alignment instructions on the left guide the operator for correct acquisition.

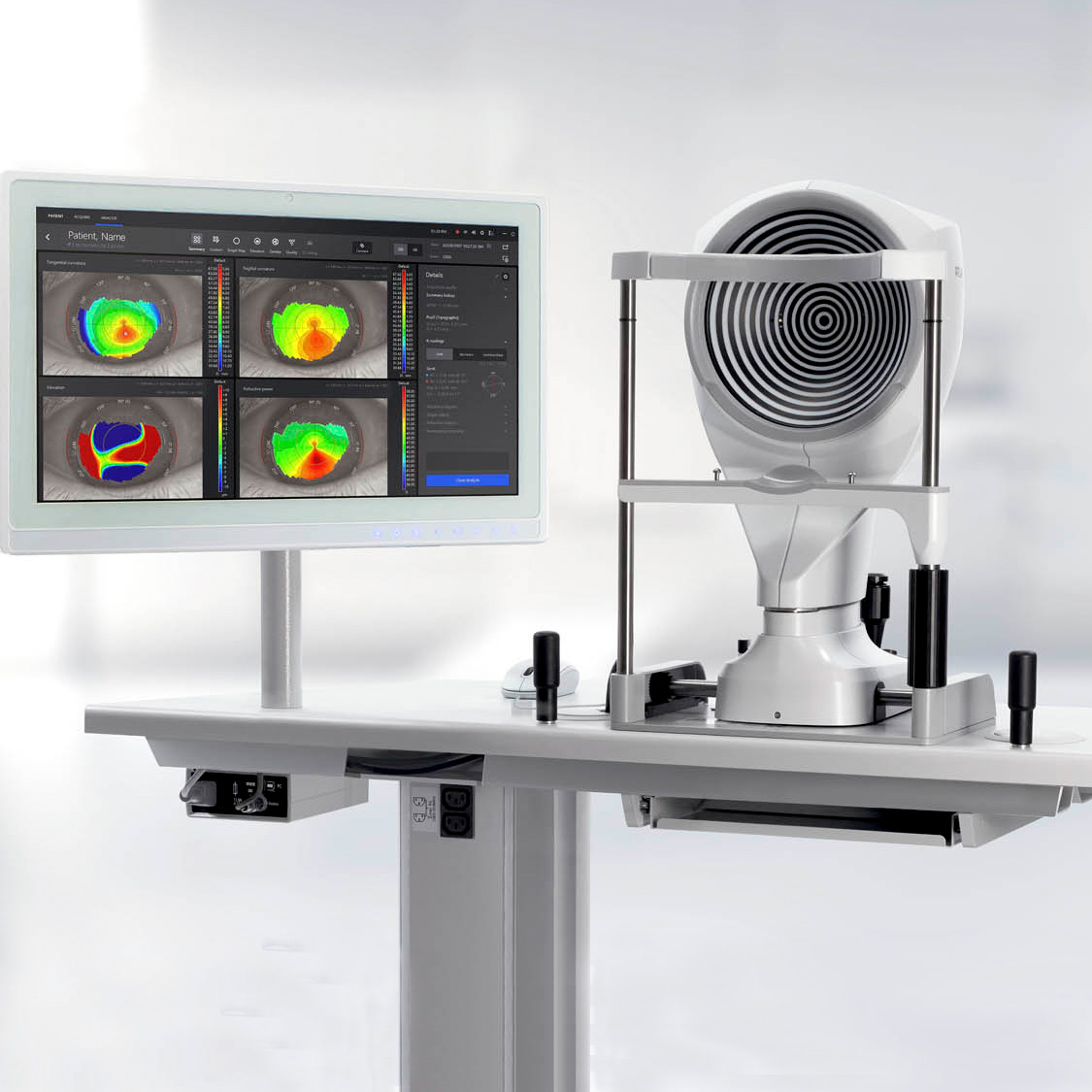

Une documentation numérique

Un flux de tâches accéléré qui réduit les erreurs humaines

Le ZEISS ATLAS 500 est optimisé pour s'intégrer dans le ZEISS Medical Ecosystem.
La connectivité à ZEISS FORUM permet d'exporter les données des patients, y compris les rapports au format PDF, afin d'optimiser votre flux de tâches.

Digital documentation

Speed up practice workflow with less manual errors

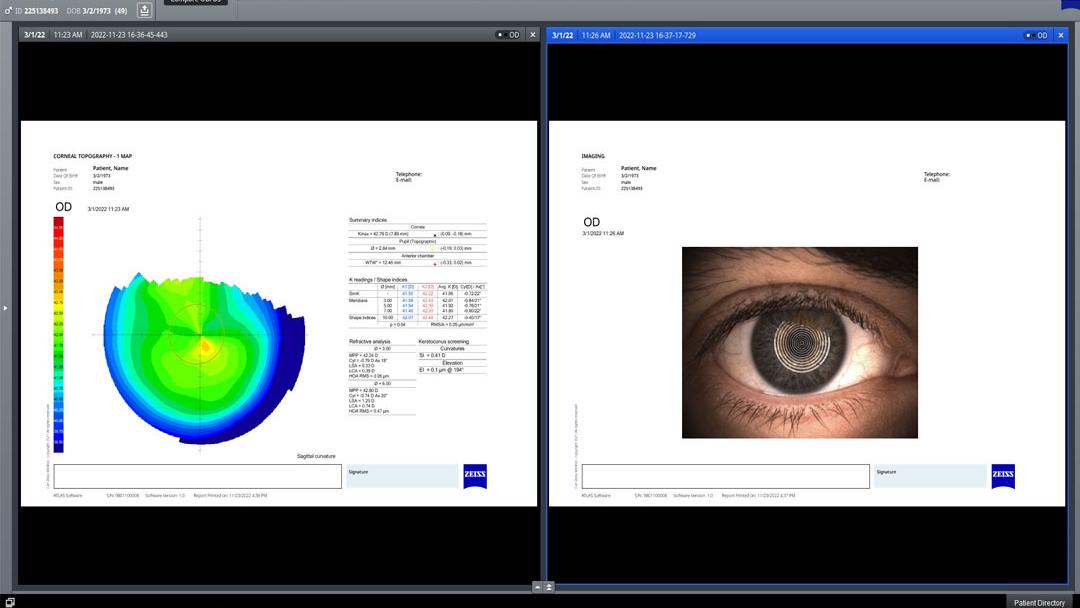

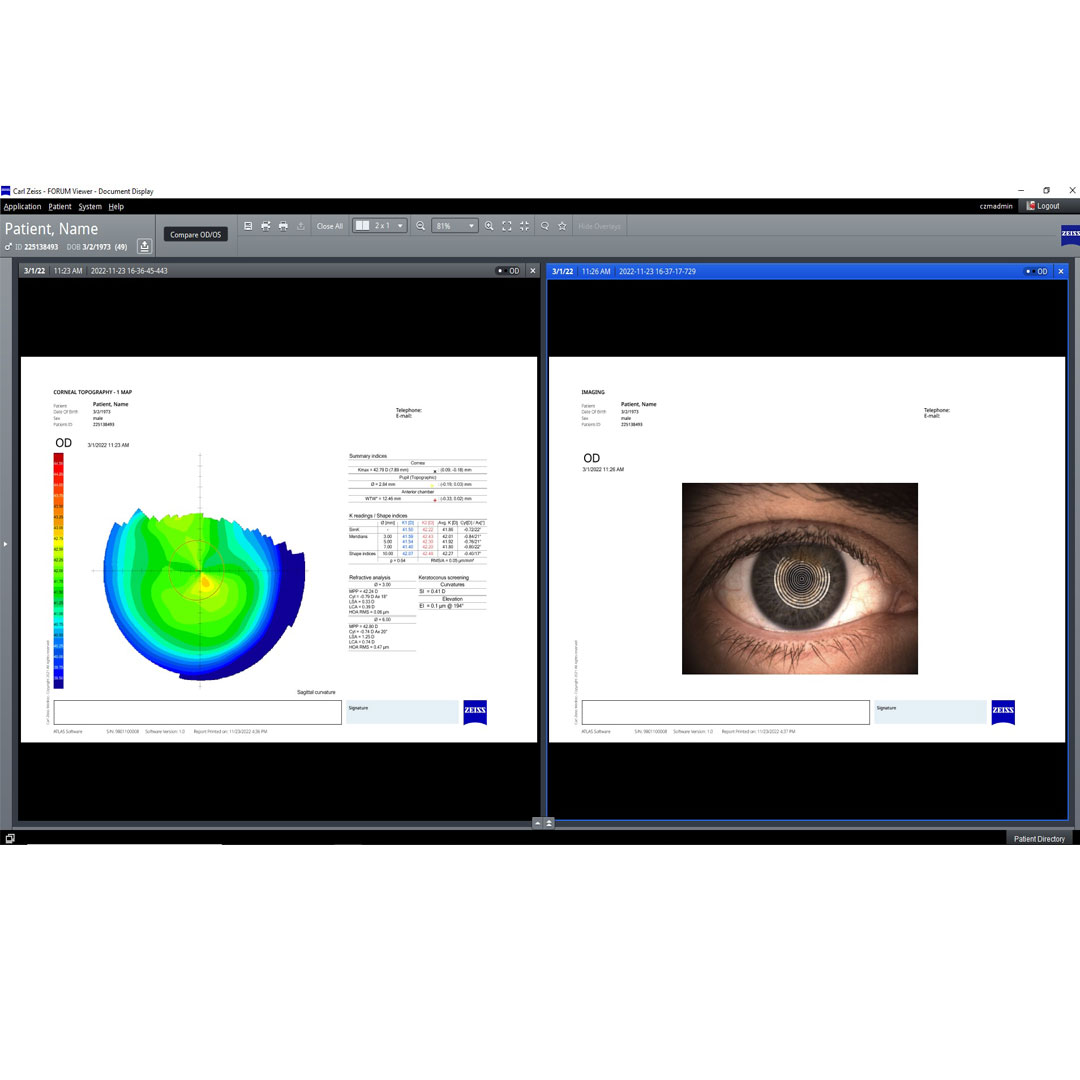

Multi-modality worklists in FORUM
Multi-modality worklists in FORUM

Connectivity to FORUM

Link up ZEISS ATLAS 500 with ZEISS FORUM and schedule patients via modality worklists to speed up patient throughput. If required, patient data can also be entered via the ZEISS ATLAS 500 acquisition and analysis suite and transferred to ZEISS FORUM. ATLAS 500 PDF reports are visible in the FORUM viewer

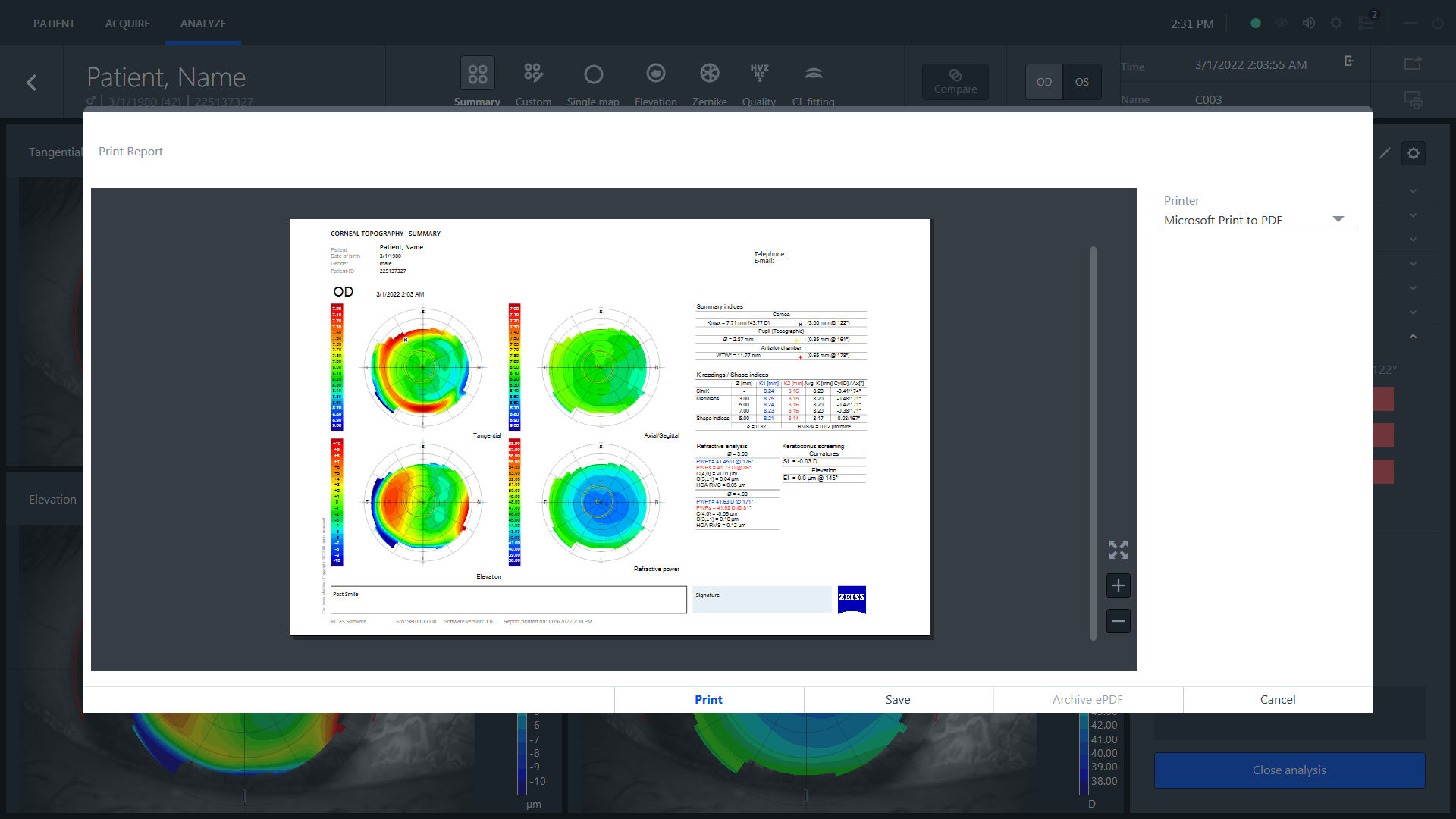

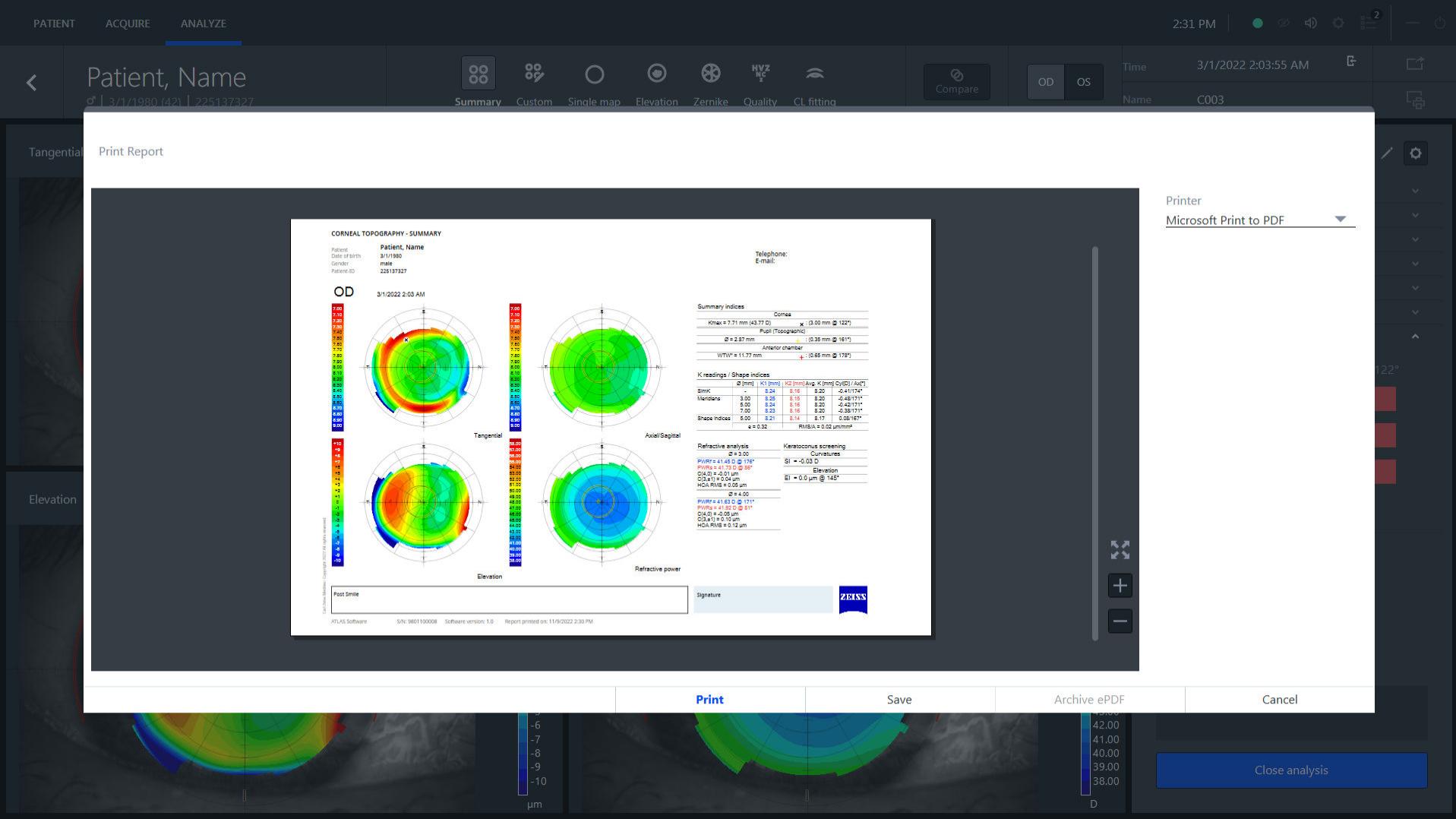

Reports and data export
Reports and data export

Reports and data export

Store images, videos and reports within the ZEISS ATLAS 500 acquisition and analysis software, or directly send PDF reports to ZEISS FORUM, without the need for manual data transfer.

ATLAS 9000 data import

Simply import ZEISS ATLAS 9000 data and continue to review past recordings and compare to the latest recordings without having to switch between old and new systems. Upgrading and transitioning your ZEISS corneal topographer has never been easier.

Brochure ATLAS 500

Chargement du formulaire en cours...

Oui, j'ai lu et accepté la déclaration de confidentialité des données.

  • 1

    ATLAS® 500 (classe IIa) est un dispositif médical utilisé pour créer une topographie cornéenne et pour saisir des données destinées à aider le personnel spécialisé en ophtalmologie à évaluer les troubles fonctionnels des glandes lacrymales. Fabriqué par : Carl Zeiss Meditec AG. Distribués par : Carl Zeiss Meditec France. Organisme Notifié : DQS Medizinprodukte GmbH (CE0297). Nous vous invitons avant toute utilisation à lire attentivement et dans leur totalité les instructions figurant dans les guides utilisateurs remis aux professionnels de santé. Pris en charge par les organismes d’assurance maladie dans certaines situations : consultez ameli.fr.
