NOUVEAU Microscope numérique

ZEISS Smartzoom 100

Zoomez. Contrôlez. Validez.

Les microscopes numériques renforcent l'efficacité de l'inspection sans contact et facilitent l'inspection collaborative entre plusieurs utilisateurs. Ils réduisent la fatigue, améliorent l'ergonomie et allègent la charge de travail. La nouvelle solution ZEISS offre tous ces avantages et bien plus encore. ZEISS Smartzoom 100 est doté d'une interface conviviale et est le microscope idéal pour les experts comme pour les débutants : prêt à l'emploi, que ce soit pour le contrôle des pièces en production ou en laboratoire, dans tous les secteurs industriels.

Images 4K en direct à 60 IPS
Netteté d'image constante
Solution élégante tout-en-un

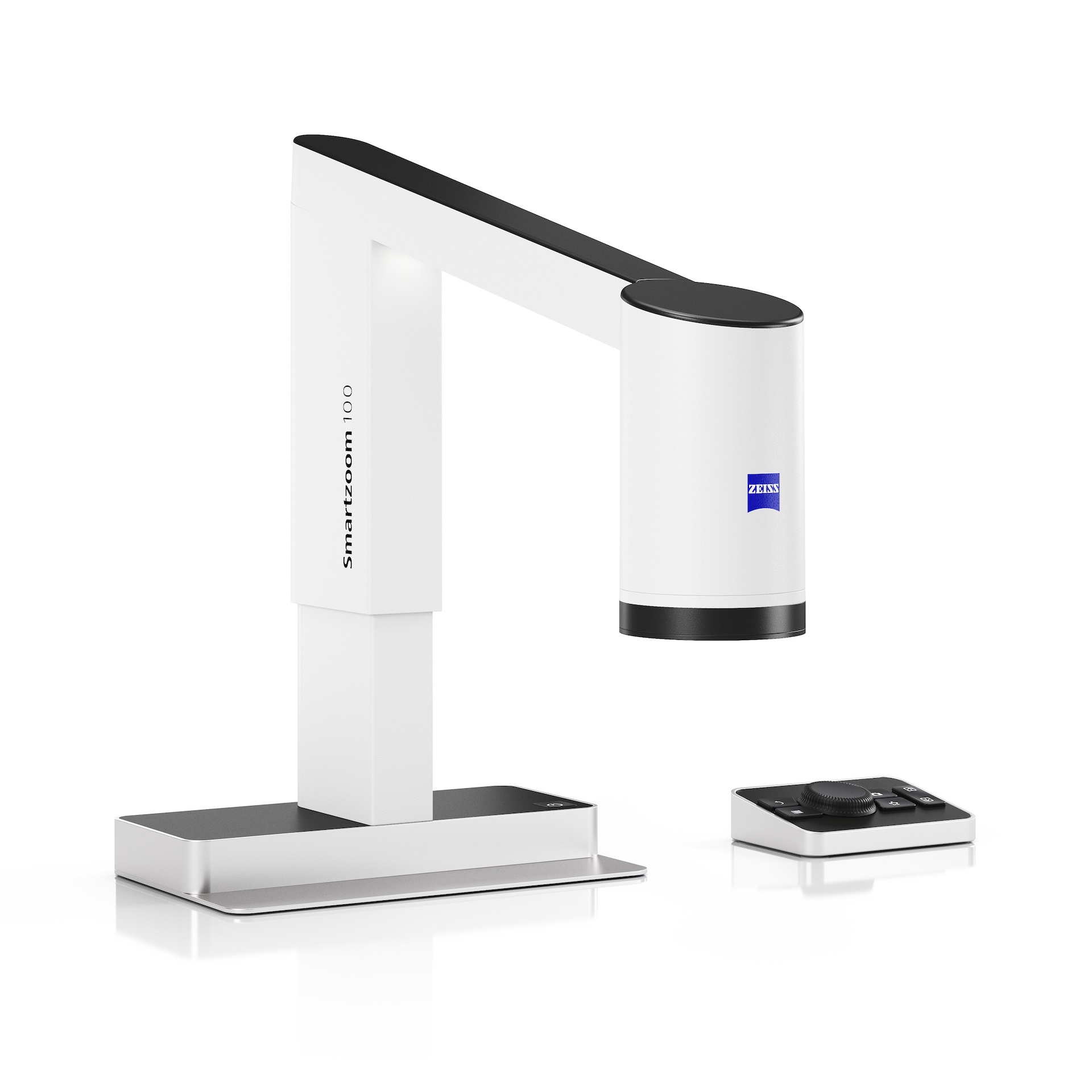

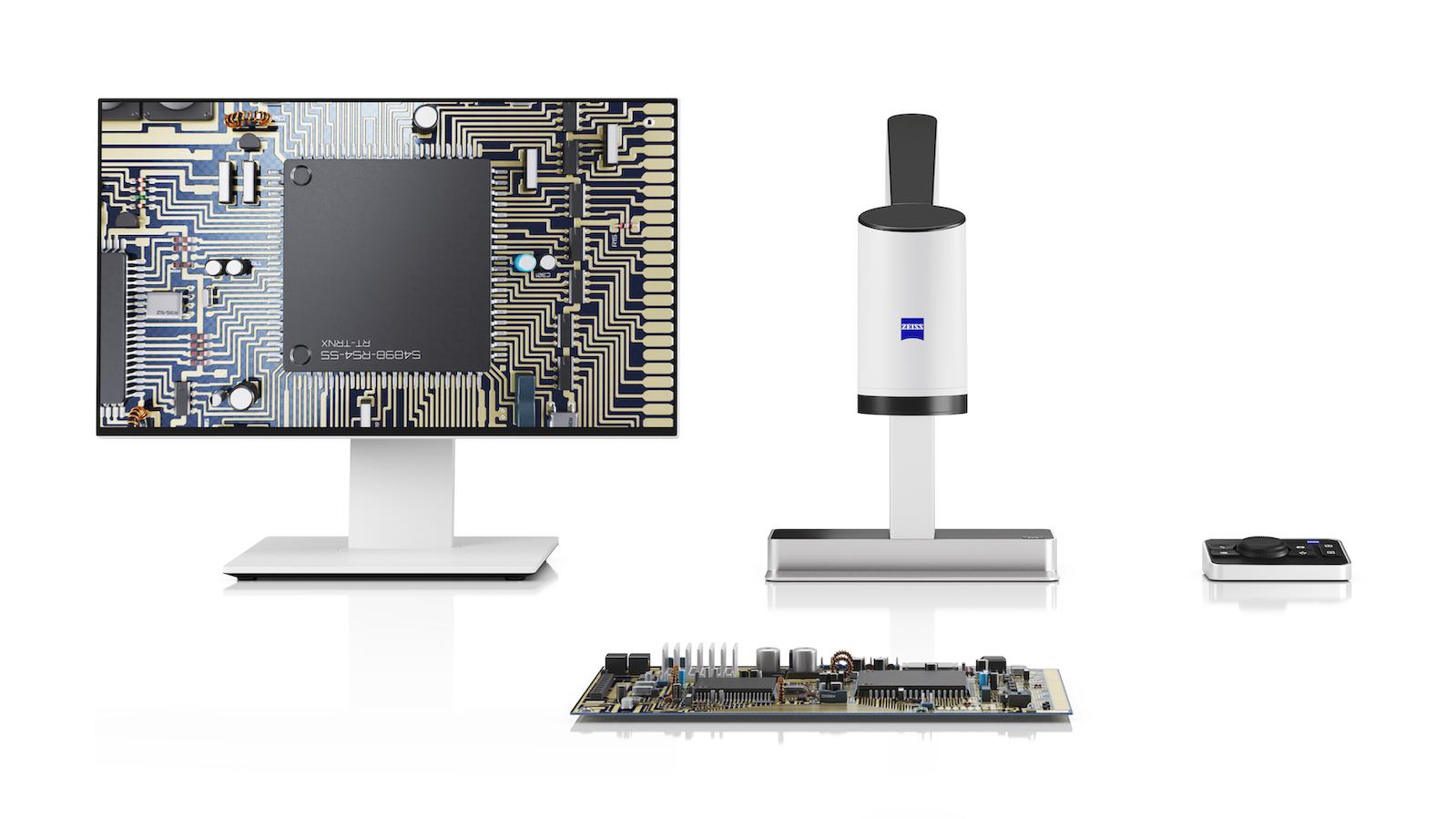

Le ZEISS Smartzoom 100 est un microscope numérique avancé conçu pour améliorer l'efficacité du contrôle qualité, de la fabrication et des applications industrielles.

Grâce à la mise au point automatique, à la documentation facile et à l'intégration en ligne transparente, il optimise les inspections sans contact, réduit la fatigue et améliore l'ergonomie.

Sa conception intuitive allège la charge de travail, ce qui en fait un outil essentiel pour les industries qui exigent exactitude et productivité. Qu'il s'agisse d'inspecter des microcomposants ou d'assurer la qualité d'un produit, le ZEISS Smartzoom 100 offre une solution tout-en-un polyvalente et efficace.

ZEISS Smartzoom 100

Zoomez. Contrôlez. Validez.

L'élément central de la commande fournie est une molette tactile qui rend la navigation dans les menus fluide et intuitive. Les boutons sont conçus avec une inclinaison ergonomique pour une utilisation confortable et sûre. Il suffit d'appuyer sur le bouton de la caméra pour capturer des images et les enregistrer directement sur une clé USB connectée à l'arrière de la commande.

Équipé d'une mise au point automatique et d'un réglage motorisé de la hauteur, le système fournit en permanence une image nette. Pour améliorer l'efficacité du flux de travail et la facilité d'utilisation, les objectifs et l'éclairage annulaire sont dotés d'un système de fixation magnétique.

Le système se caractérise par une excellente facilité d'utilisation avec des images en direct sans retard visible. Sa caméra capture 60 images par seconde, toutes affichées sur un moniteur de résolution 4K, garantissant des inspections détaillées et rapides.

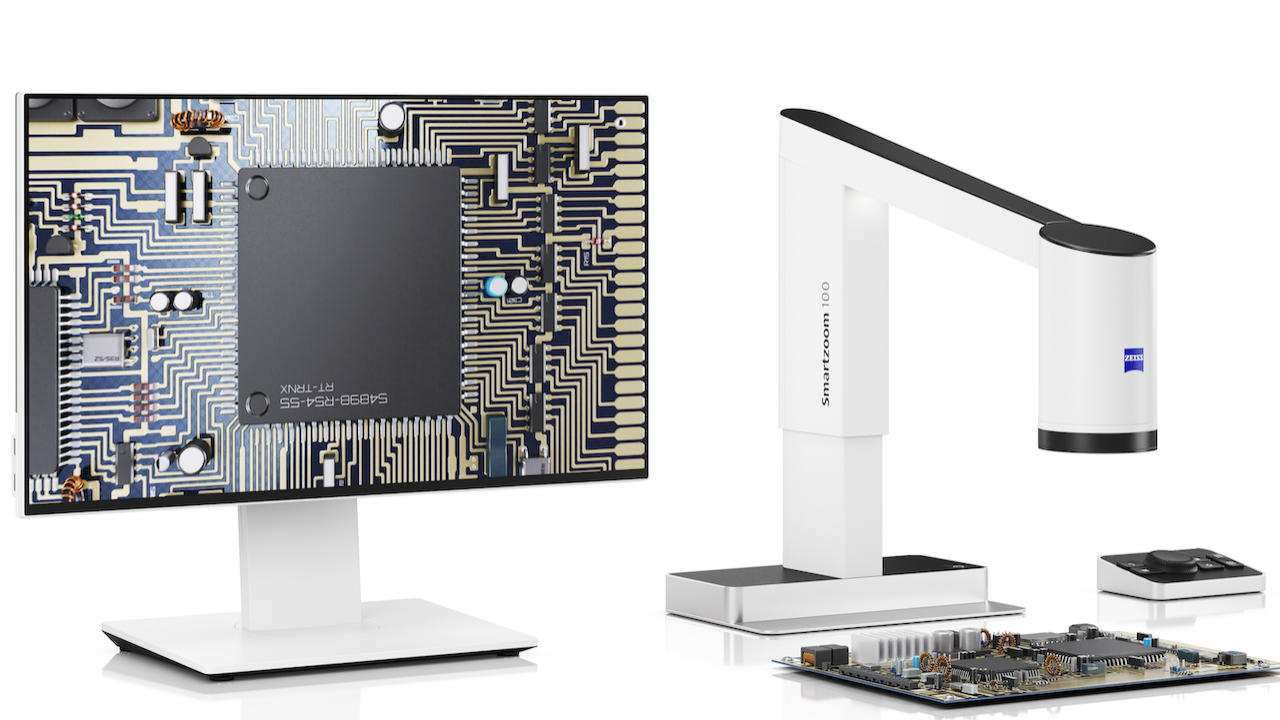

L'ordinateur intégré permet d'exécuter toutes les fonctions et applications logicielles directement sur le microscope. Sa taille compacte et sa conception tout-en-un avec ordinateur intégré font du Smartzoom 100 une solution idéale pour les postes de travail disposant de peu d'espace.

La flexibilité et le grand champ de vision de l'objectif, combinés au zoom 25x et à la distance de travail de 370 mm, font du Smartzoom 100 un microscope polyvalent pour inspecter les détails essentiels sur des pièces de tailles variées.

Le nouveau système favorise une collaboration facile, accessible aussi bien aux utilisateurs novices qu'aux experts en microscopie sans contact.

ZEISS a demandé à ses clients leur avis sur le ZEISS Smartzoom 100.

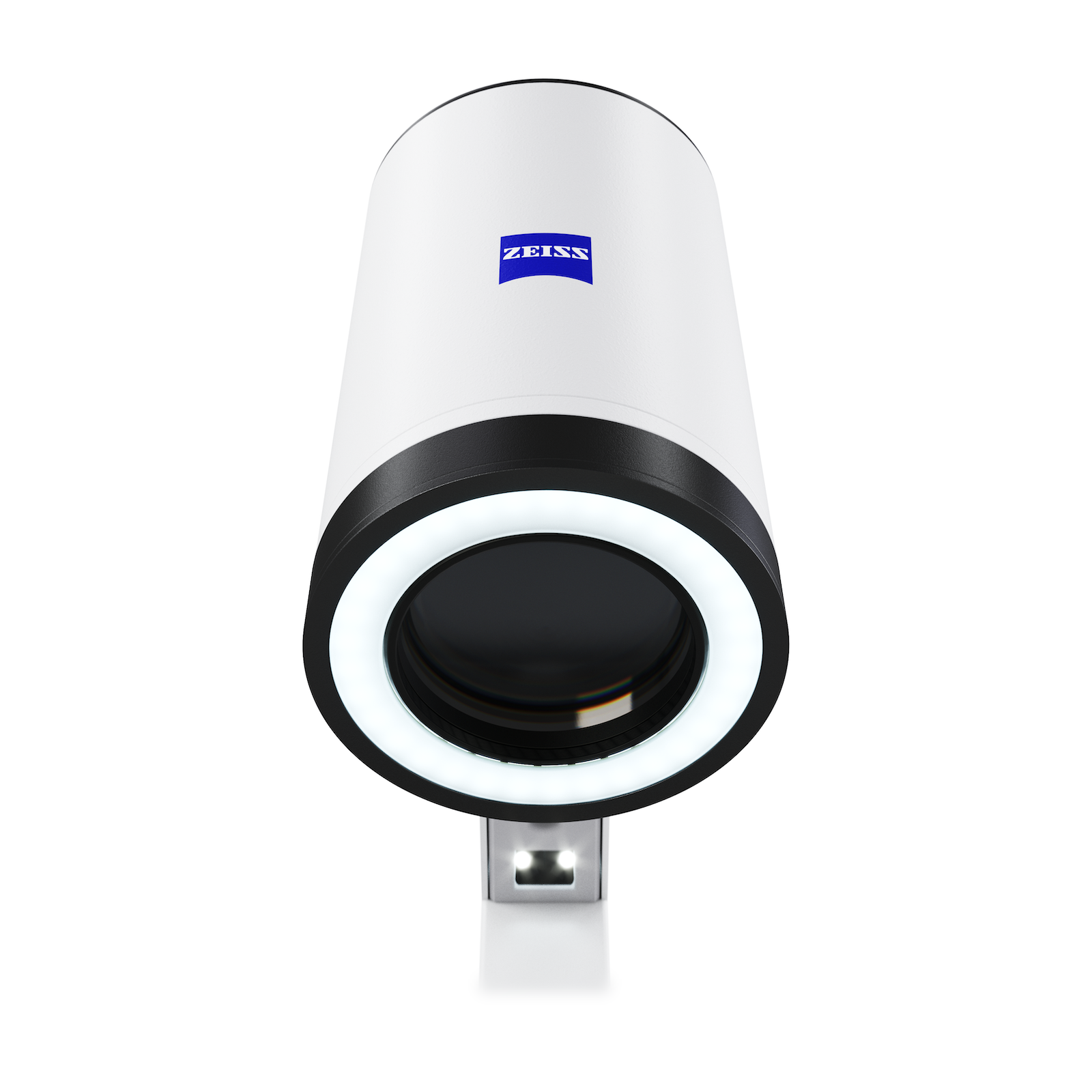

L'anneau lumineux et les objectifs, équipés d'un système de fixation magnétique, permettent une inspection efficace et une utilisation facile pour tout utilisateur.

L'anneau lumineux fournit un éclairage uniforme et intense qui minimise les ombres et met en évidence les détails avec clarté. Combiné aux objectifs magnétiques flexibles, qui permettent de modifier rapidement le grossissement, le système offre une qualité d'image optimale pour une analyse précise des pièces.

La combinaison d'un éclairage de haute qualité et d'une optique flexible garantit une inspection précise, ce qui la rend particulièrement cruciale dans les domaines du contrôle qualité et de la fabrication.

ZEISS Smartzoom 100 offre des options de contrôle polyvalentes, comme une commande, un clavier et une souris, ainsi qu'une pédale de commande disponible en option, garantissant une utilisation flexible et confortable lors des inspections.

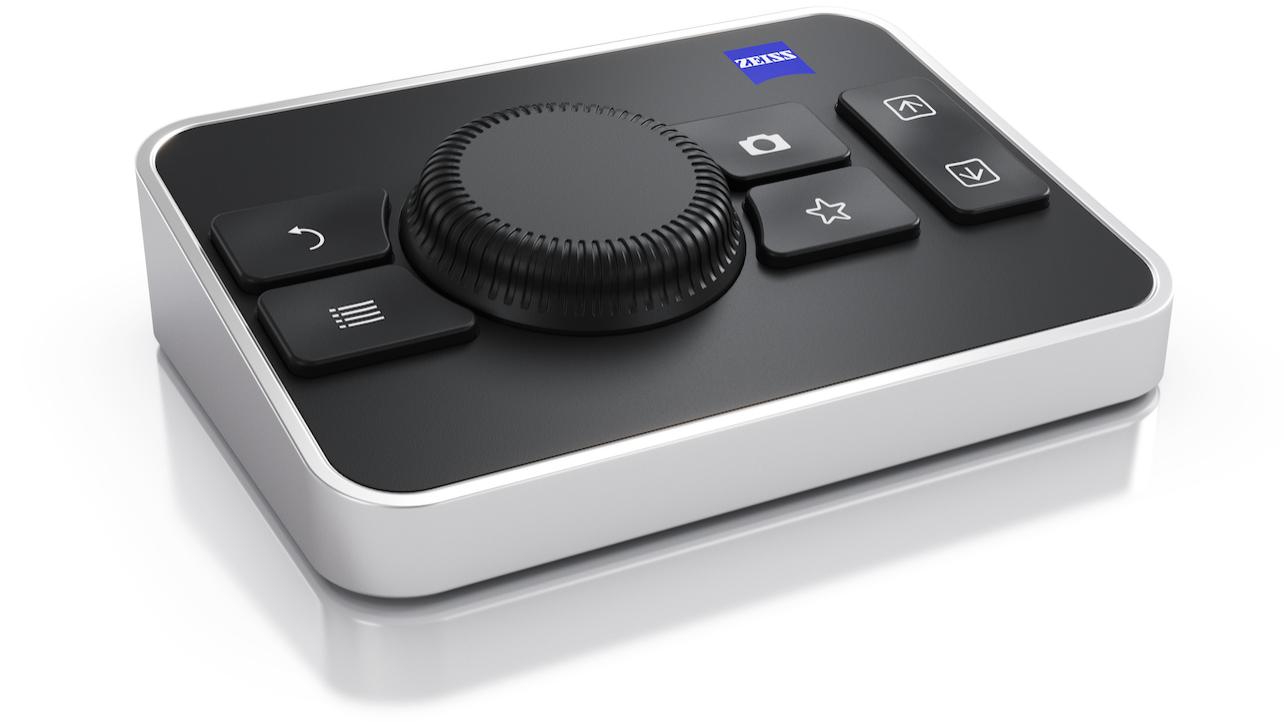

La commande offre une navigation intuitive dans les menus, permet de basculer entre AF/MF, de zoomer et de dézoomer, de régler la hauteur du microscope, d'accéder rapidement aux préréglages et aux favoris, et de capturer des images.
ZEISS Smartzoom 100 offre des options de contrôle polyvalentes, comme une commande, un clavier et une souris, ainsi qu'une pédale de commande disponible en option, garantissant une utilisation flexible et confortable lors des inspections.

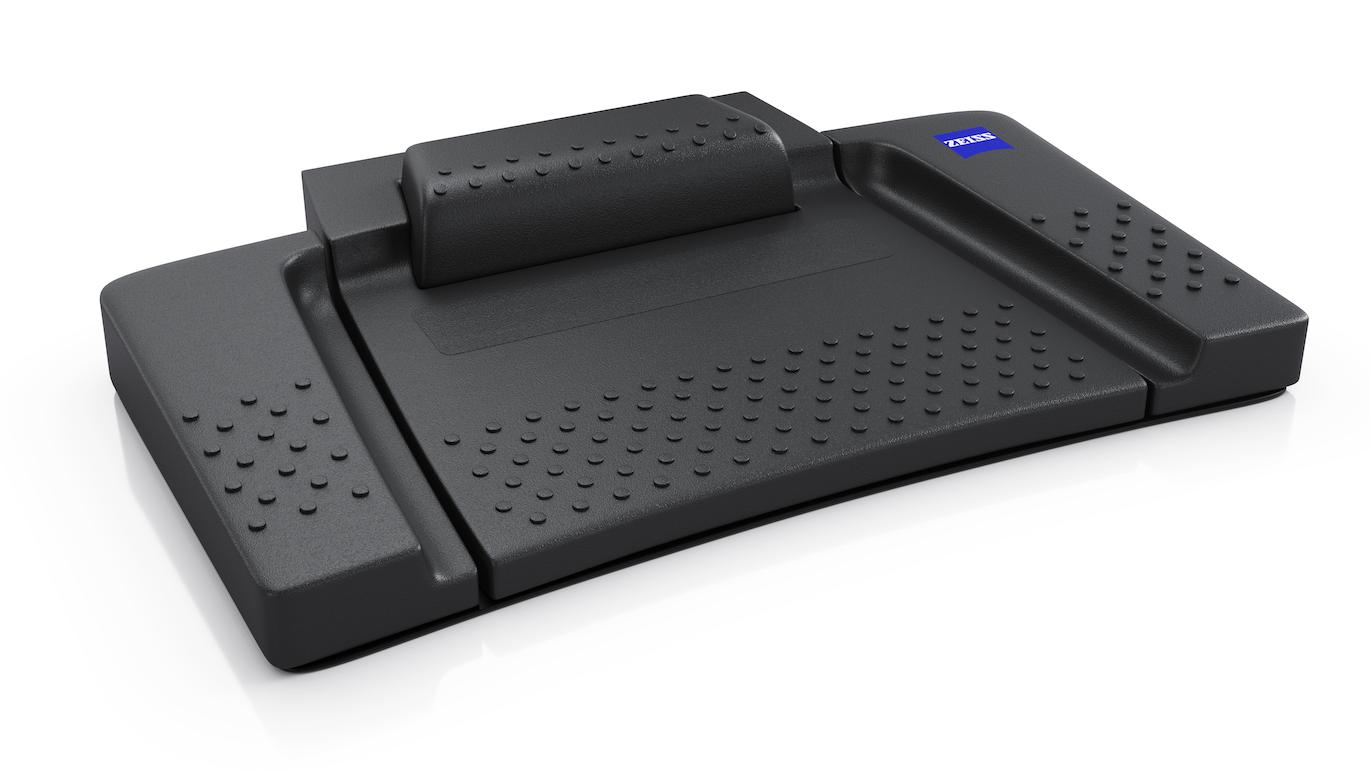

La pédale de commande du microscope numérique permet une utilisation sans les mains, ce qui permet aux utilisateurs de contrôler le grossissement et d'autres réglages sans effort, tout en gardant les mains sur la pièce à inspecter, pour plus d'efficacité et de précision.


      ZEISS Smartzoom 100

    Zoomez. Contrôlez. Validez.

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de cookies. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d'accepter l'utilisation des technologies de suivi « fonctionnelles ».

Le microscope numérique ZEISS Smartzoom 100 fournit des images 4K en direct à 60 IPS avec une mise au point automatique. Avec une hauteur de travail de 330 mm max., la réduction des vibrations et les lentilles magnétiques, il excelle dans le contrôle qualité, que ce soit pour le contrôle des pièces en production ou en laboratoire. Grâce à ses commandes flexibles et à sa conception tout-en-un, il est prêt à l'emploi, sans configuration ni formation, ce qui accélère et facilite l'inspection sans contact.

Il s'agit d'une application moderne et élégante de la technologie numérique pour l'inspection sans contact.

ZEISS a demandé à ses clients de décrire brièvement le nouveau ZEISS Smartzoom 100.

La solution fournit une plateforme conviviale et puissante pour l'inspection et l'analyse. Elle permet de contrôler facilement les paramètres tels que le grossissement, l'éclairage et la mise au point pour garantir des inspections précises et efficaces.

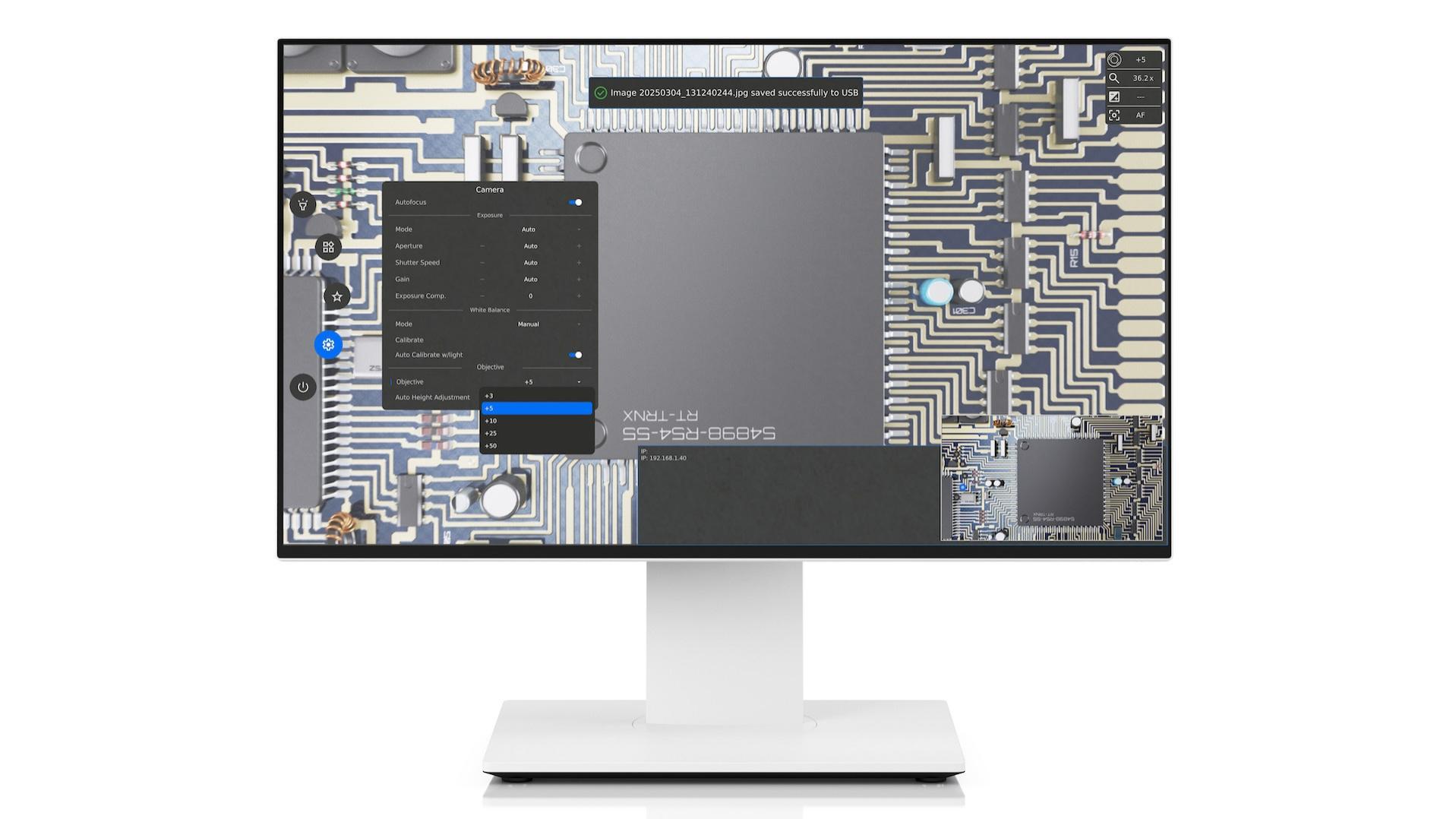

ZEISS Smartzoom 100 et son logiciel

La visualisation en direct du microscope est toujours affichée.

Menu du microscope permettant d'accéder aux paramètres, aux fonctions et au logiciel. Il permet de régler rapidement la lumière, l'intensité, les paramètres, les applications et les raccourcis favoris.

Lors de la capture d'images, un aperçu de l'image capturée est visible dans le coin inférieur droit.

Les principaux paramètres du microscope sont toujours visibles dans le coin supérieur droit de l'image en direct (objectif utilisé, niveau de grossissement, mode d'exposition et mode de mise au point).

Le logiciel facile d'utilisation contient le logiciel de base pour contrôler le microscope, ainsi que des applications logicielles optionnelles conçues pour répondre aux besoins d'applications spécifiques. Configurez votre Smartzoom 100 avec les applications adaptées à vos processus et tâches.

ZEISS Smartzoom 100 rend la microscopie sans contact accessible aux personnes n'ayant pas de connaissances en microscopie. Il réduit la fatigue et offre une plus grande flexibilité pour les applications physiques, puisque l'utilisateur n'a pas besoin d'utiliser des oculaires. Le système facilite également l'inspection collaborative en remplaçant les oculaires par un moniteur, ce qui permet à plusieurs utilisateurs de visualiser l'inspection.

ZEISS a demandé à ses clients d'expliquer comment ZEISS Smartzoom 100 améliore leur travail quotidien.

Spécifications techniques

Dimensions et poids
Hauteur :	390 mm - 635 mm (15.35″-25″)
Largeur :	320 mm (12.60″)
Profondeur :	325 mm (12.80″)
Profondeur de travail :	370 mm (14.57″)
Poids :	10,8 kg (23.81 lbs)
Caractéristiques de la caméra
Résolution de la caméra :	4K (3840x2160), 8,5MP @ 60/50/30Hz
Fréquence d'images :	60 images par seconde
Zoom optique :	25x
Sortie vidéo :	HDMI
Rapport d'aspect :	16:9

Objectif	Plage de grossissement	Distance de travail libre	Champ de vision
+3	1,6x - 40x	330 mm (12.99″)	16 mm - 353 mm (0.63″ - 13.90″)
+5	2,8x - 66x	200 mm (7.87″)	9,5 mm - 210 mm (0.37″ - 8.27″)
+10	5,4x - 130x	78 mm (3.07″)	4,8 mm - 86 mm (0.19″ - 3.39″)
+25	13,2x - 328x	34 mm (1.34″)	1,9 mm - 3,5 mm (0,07″ - 0,14″)

ZEISS Smartzoom 100

Notes d'application

ZEISS Smartzoom 100 est utilisé dans divers domaines nécessitant une inspection sans contact précise et une documentation, notamment :

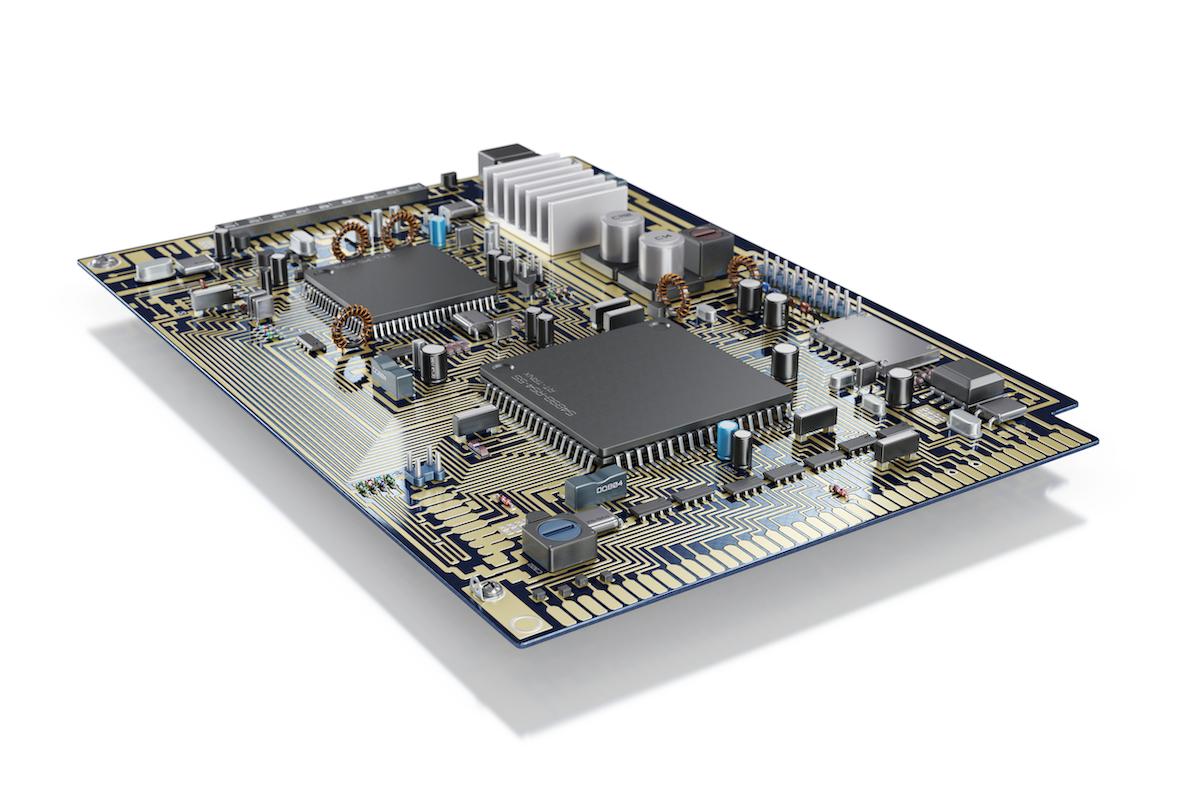

Électronique : Inspection et vérification des défaillances des PCB (Printed Circuit Boards) et des SMD (Surface-Mounted Devices).

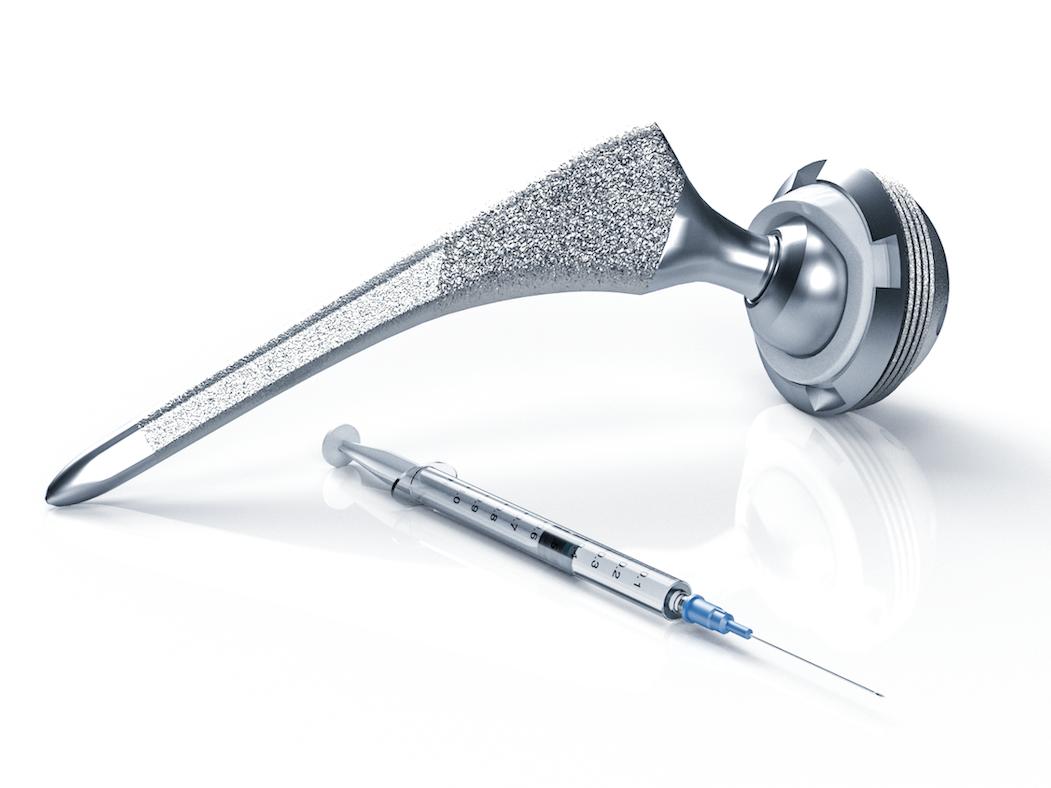

Médical : Inspection et vérification des défaillances des implants, seringues, composants orthopédiques et autres pièces.

Aéronautique : Inspection des pales et des pièces mécaniques du compresseur.

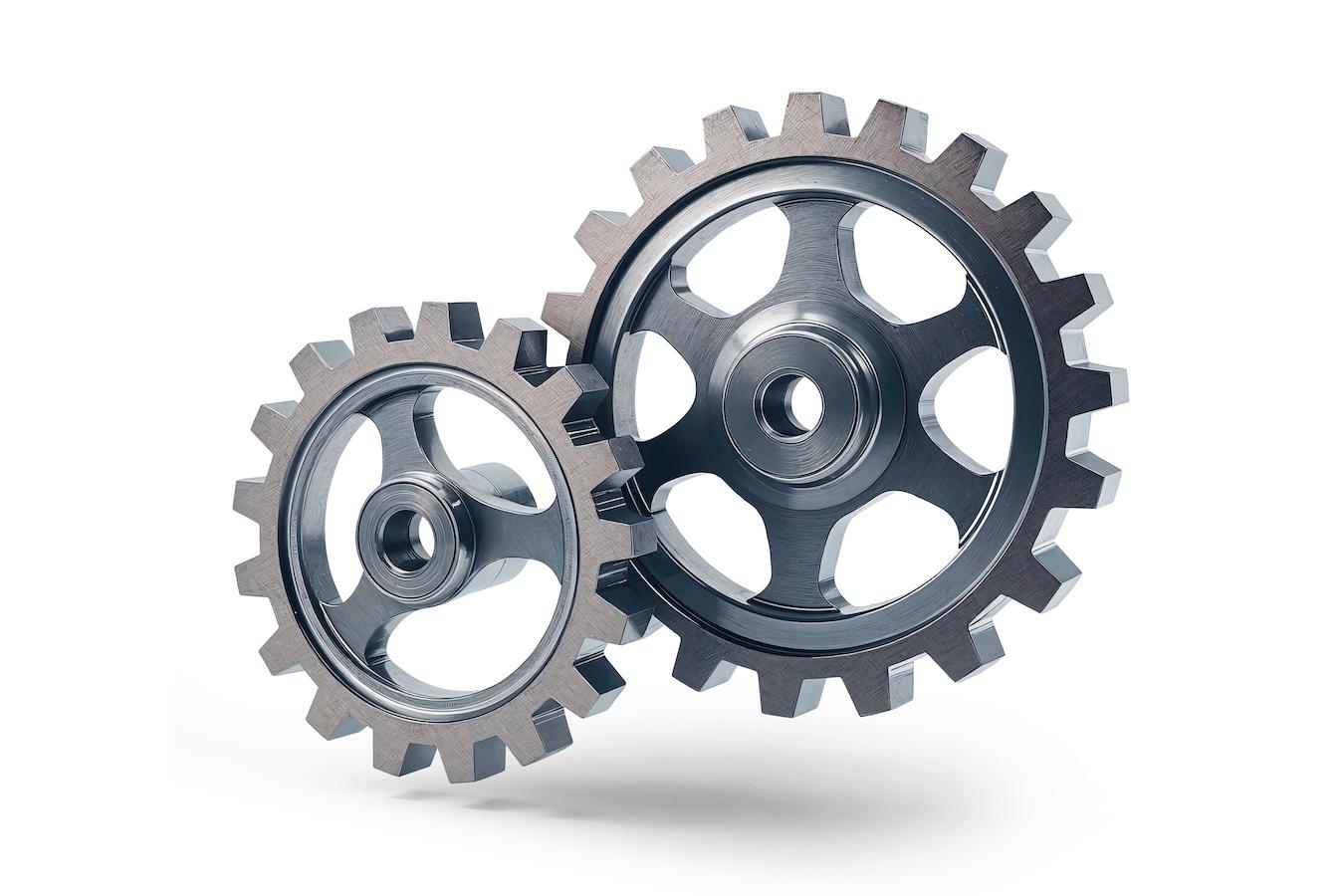

Automobile : Inspection des engrenages, des joints et des pièces mécaniques.

Pharmaceutiques : Inspection des comprimés, des gélules et des emballages.

Fabrication de précision : Garantie de l'exactitude des composants.

Emballage : Contrôle de la qualité du produit et de l'intégrité de l'emballage.

R&D : Analyse scientifique des matériaux et des microstructures.
