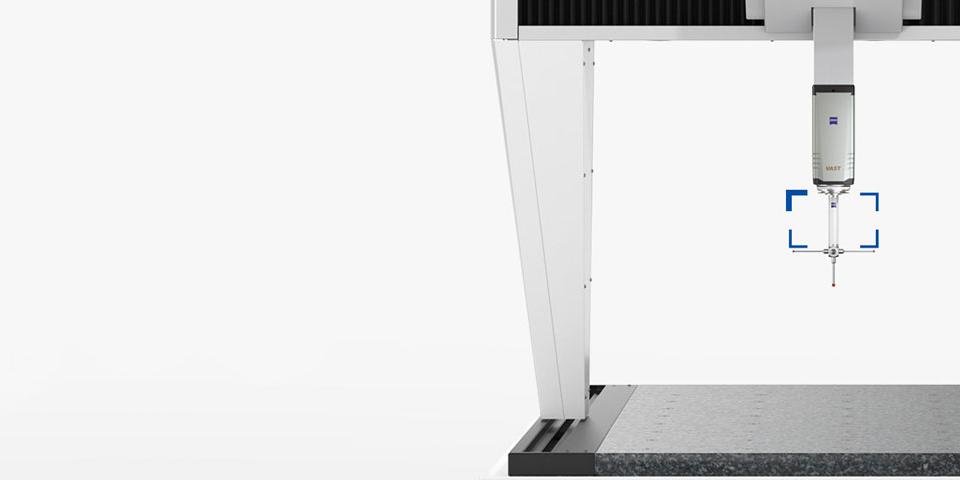

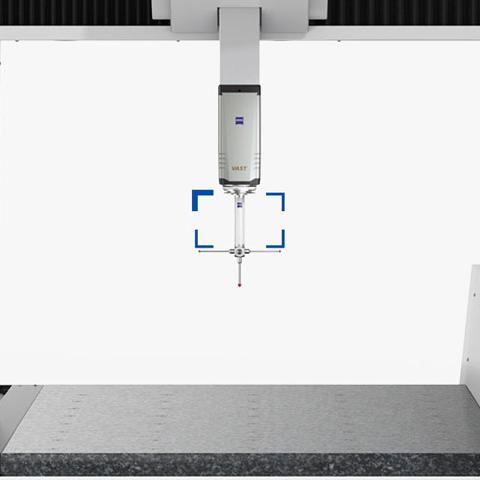

ZEISS REACH CFX

Une petite pièce. Un gros impact sur l'exactitude.

ZEISS REACH CFX est une gamme de rallonges en fibre de carbone qui sont personnalisées pour différentes MMT afin de maintenir des niveaux d'exactitude élevés.

Télécharger les informations

Acheter

Des résultats fiables
Augmentation de la productivité
Qualifié pour tous les environnements de mesure

Gamme ZEISS REACH CFX

Trois niveaux d'exactitude pour s'adapter à votre MMT

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de cookies. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d'accepter l'utilisation des technologies de suivi « fonctionnelles ».

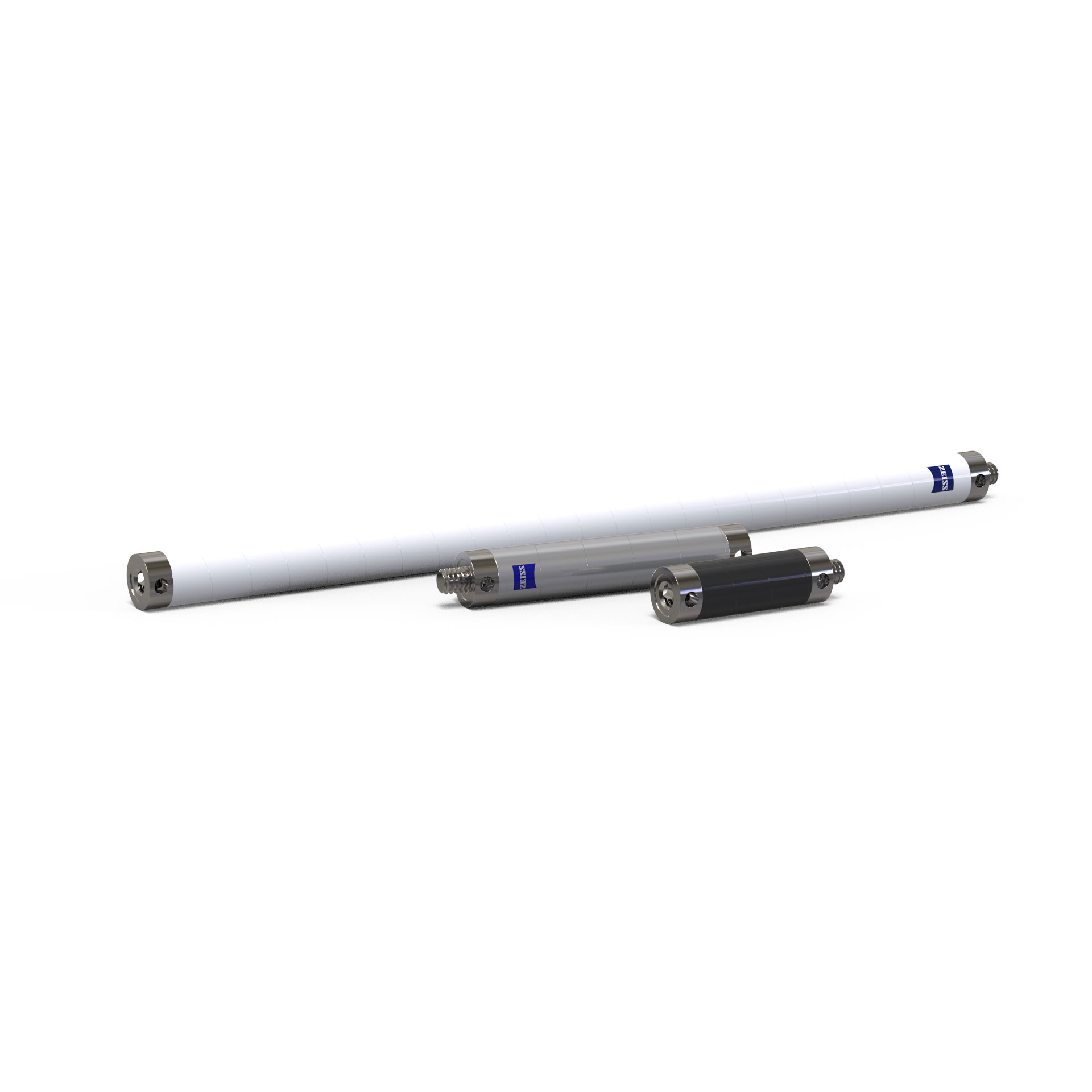

Extensions du stylet en fibre de carbone

ZEISS REACH CFX

Fini le déclassement

Pour distinguer les pièces conformes ou non conformes, la fiabilité des résultats de mesure est une nécessité. Elle n'est possible qu'en réduisant au maximum l'incertitude de mesure. L'utilisation de rallonges inadaptées a une influence négative directe sur l'incertitude de mesure globale et réduit donc l'exactitude que votre MMT pourrait obtenir. L'influence générale de la rallonge sur l'incertitude de mesure est principalement déterminée par trois facteurs : poids, dilatation thermique et rigidité statique.

Poids minime

Toutes les rallonges ZEISS REACH CFX sont en fibre de carbone, un matériau connu pour être d'une grande légèreté. Cela permet d'assembler des systèmes de stylets plus complexes, également sur des capteurs avec des limites de poids strictes, ce qui réduit le nombre de changements de systèmes de stylets.

Stabilité thermique

En raison de leur stabilité thermique, les rallonges ZEISS REACH CFX conservent leur longueur constante en cas de variations de température. Que ce soit dans un laboratoire de mesure ou en atelier de production, elles sont plus stables sur le plan thermique que les rallonges en aluminium ou en titane et peuvent donc être utilisées dans des environnements divers.

Rigidité statique

Toutes les rallonges de la gamme sont statiquement rigides et ne présentent pratiquement aucune déviation par rapport aux rallonges en titane ou en aluminium, même à une vitesse de mesure allant jusqu'à 12 mm/s. Vous pouvez ainsi mesurer votre pièce plus rapidement et accroître votre productivité.

Contenu tiers bloqué

Le lecteur vidéo est bloqué en raison de vos préférences en matière de cookies. Pour modifier les paramètres et lire la vidéo, cliquez sur le bouton ci-dessous afin d'accepter l'utilisation des technologies de suivi « fonctionnelles ».

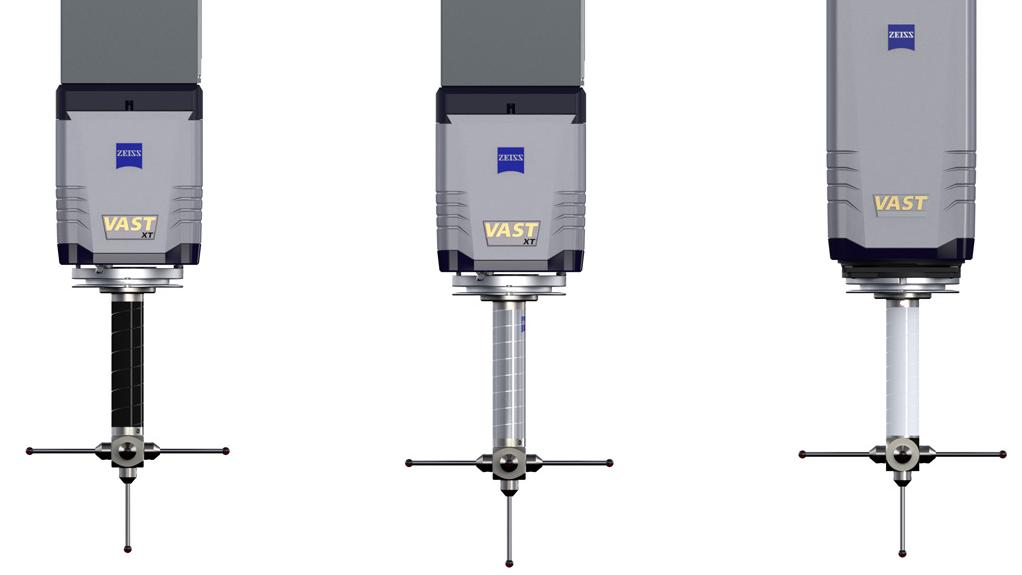

Trois niveaux de performance

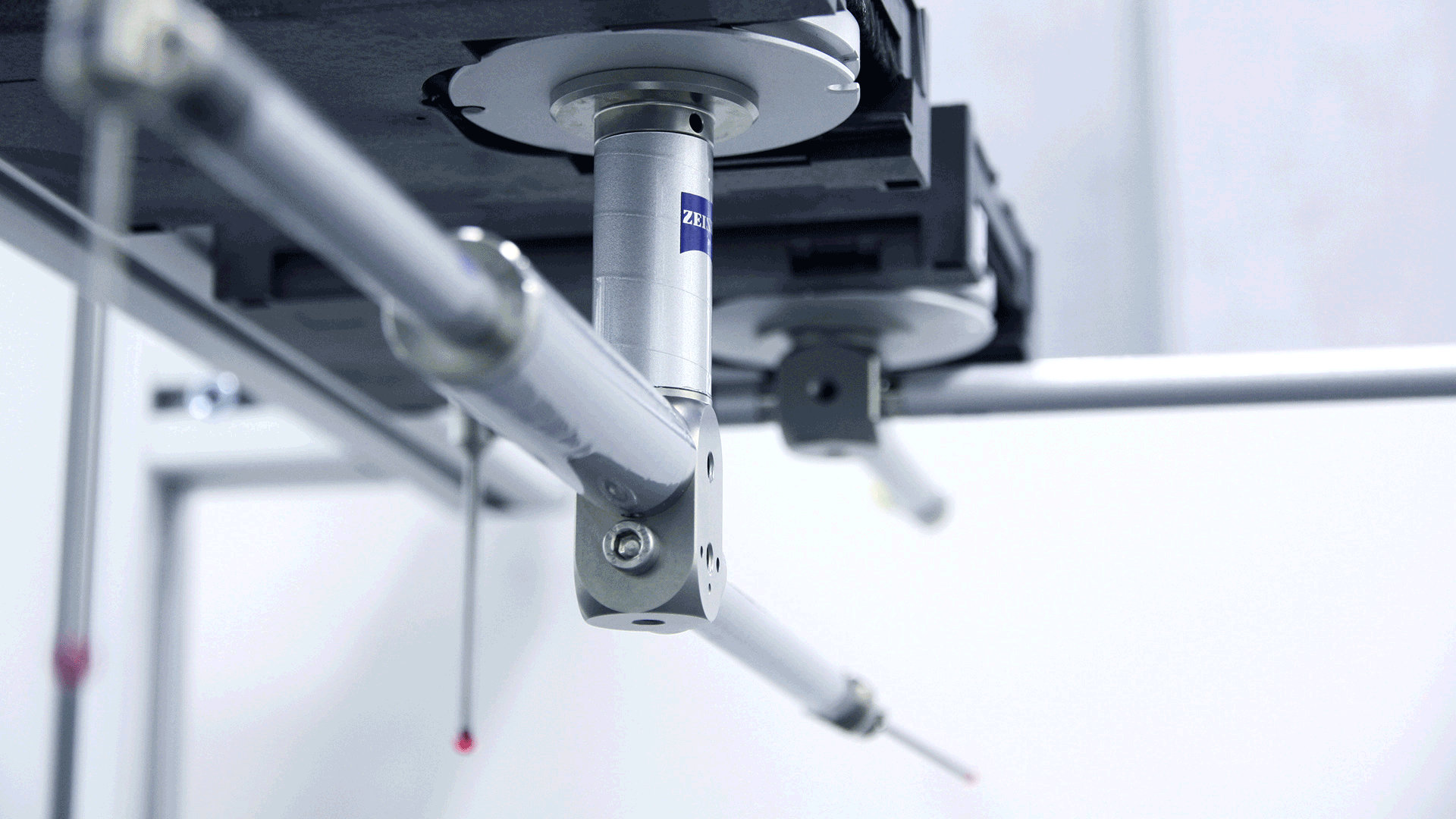

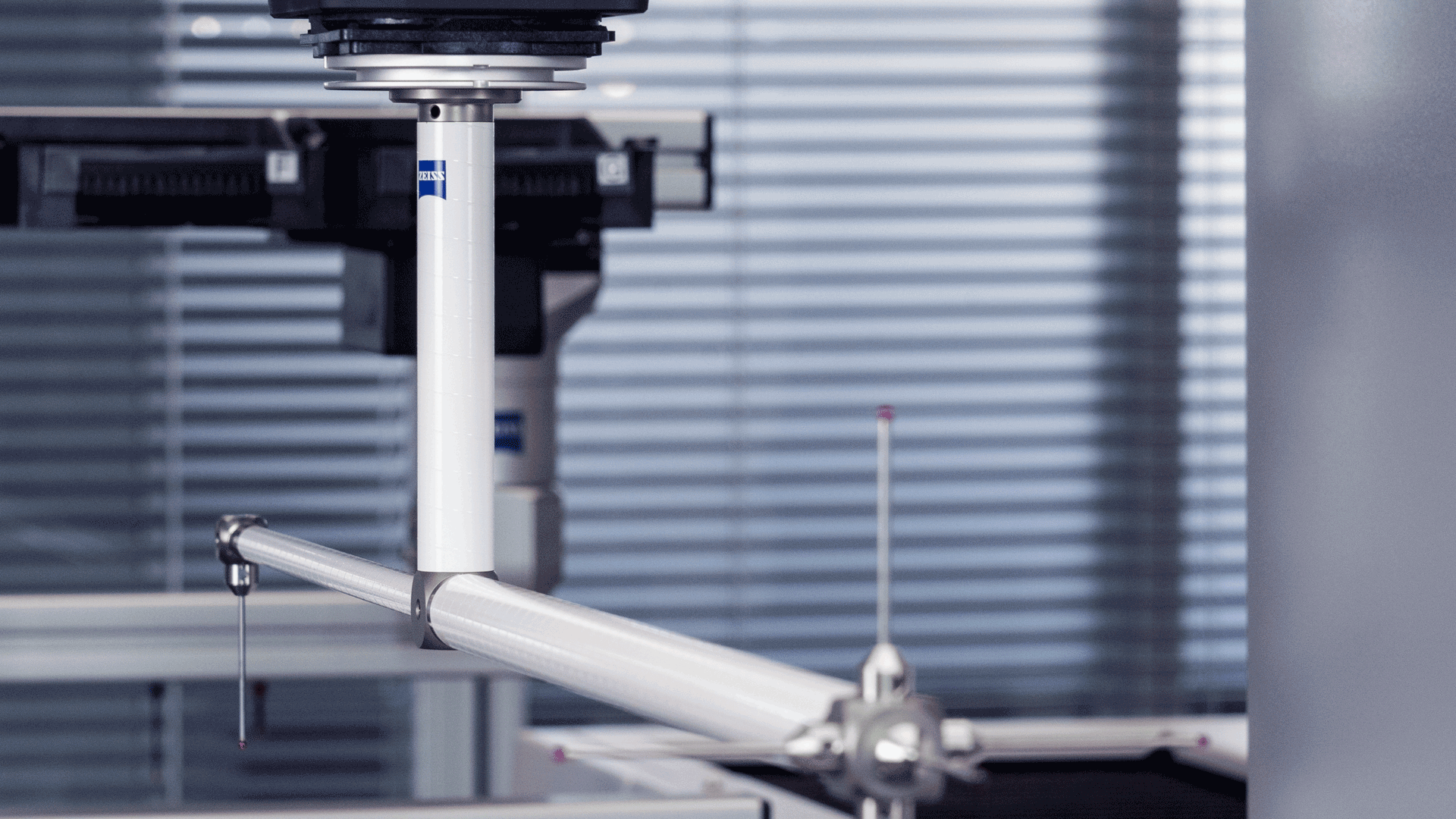

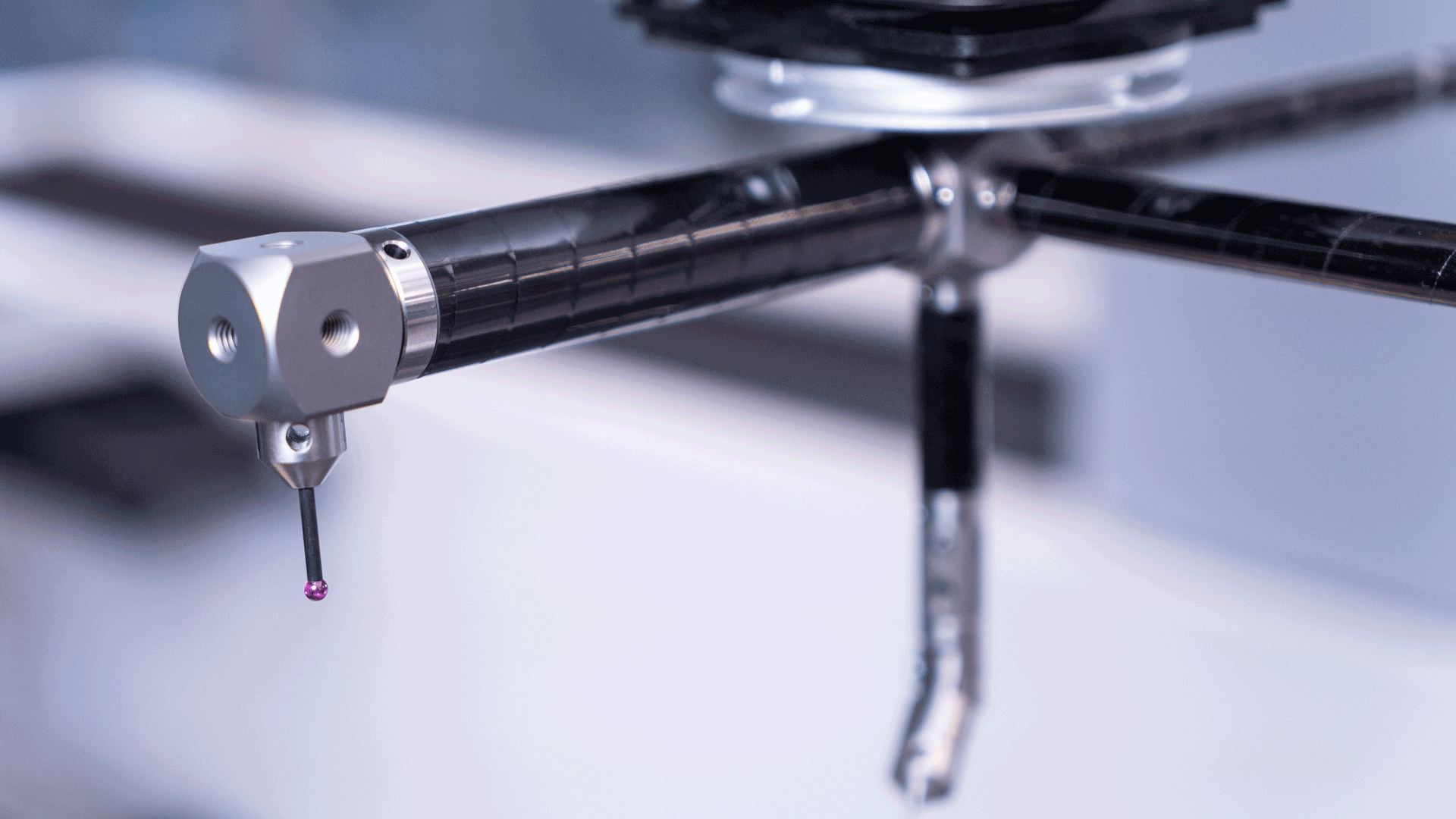

La gamme comprend trois niveaux de rigidité différents : CFX 1, CFX 3 et CFX 5. Les trois niveaux résultent de différentes qualités de fibres de carbone et d'enroulements. De cette façon, nous garantissons des performances optimales répondant aux diverses exigences en matière d'exactitude des différentes MMT.

Comparaison technique


Matériau	Poids	Expansion	Déviation
ZEISS REACH CFX 5	●○○○○	○○○○○	●○○○○
ZEISS REACH CFX 3	●○○○○	○○○○○	●●○○○
ZEISS REACH CFX 1	●○○○○	○○○○○	●●●○○
Aluminium	●●●●●	●●●●●	●●●●○
Titane	●●●●○	●●●○○	●●●●●

●○○○○ = faible

●●●●● = élevé
