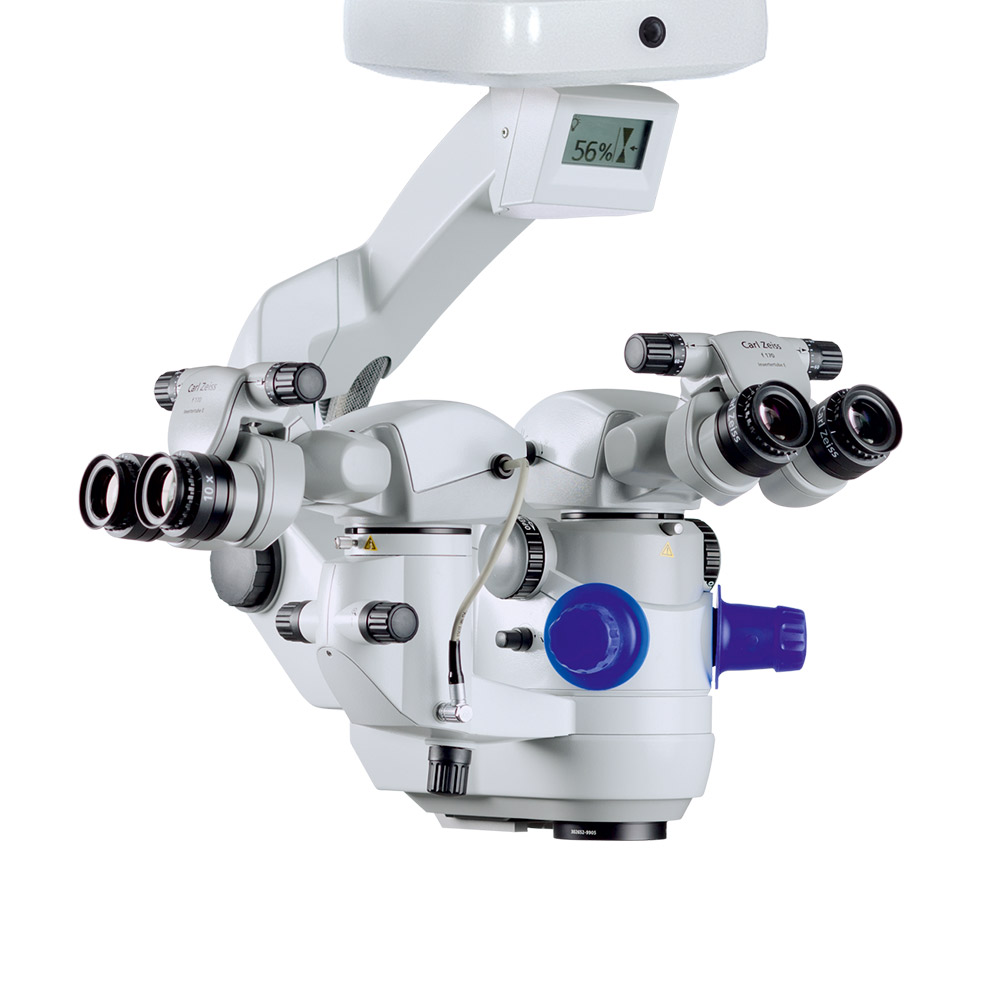

ZEISS OPMI LUMERA 700 Voir pour réussir : grâce à un microscope adapté à toutes les spécialités ophtalmologiques

Qu'il s'agisse de préserver ou de restaurer la vue d'un patient, OPMI LUMERA® 700 de ZEISS est le microscope opératoire idéal pour toutes les spécialités ophtalmologiques. Découvrez, au sein d'un seul dispositif, l'alignement des LIO sans marquage et l'imagerie par OCT peropératoire intégrée3, conçus par le leader du marché des microscopes ophtalmiques.

ZEISS OPMI LUMERA 700 reflète notre engagement : vous aider à réussir toutes vos interventions. Le dispositif fait partie de ZEISS Cataract Suite, qui rassemble des produits conçus pour fonctionner en parfaite synergie en vue de l'alignement des LIO toriques sans marquage.

  • Alignement des LIO toriques sans marquage
  • Visualisation améliorée
  • Fort potentiel pour l'enseignement

Alignement des LIO toriques sans marquage

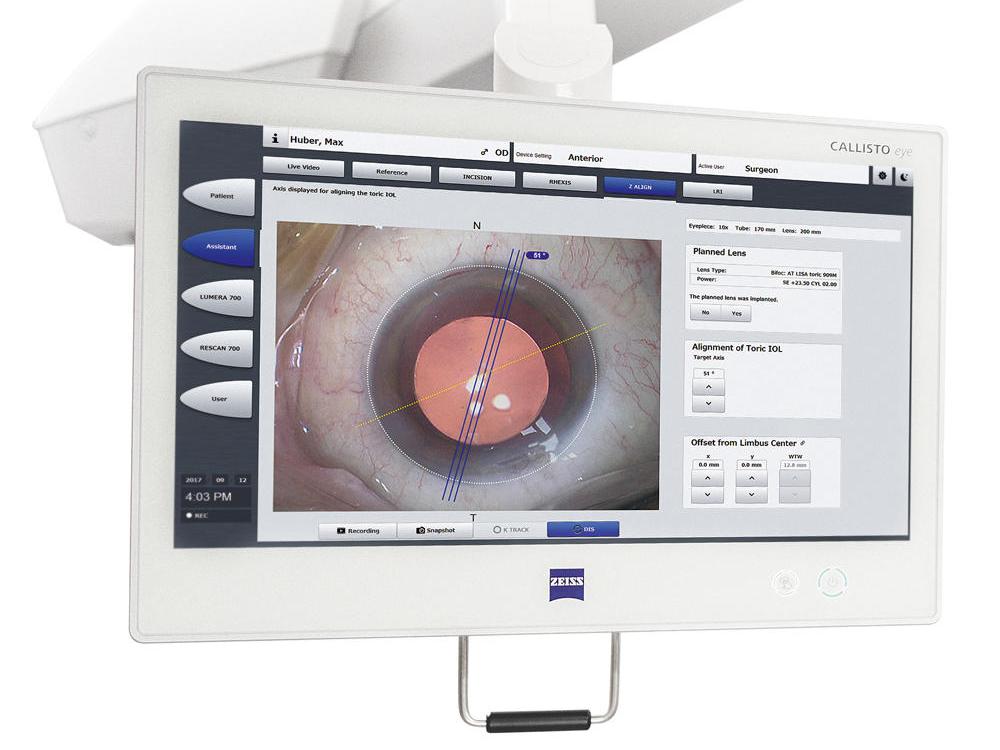

Grâce à l'alignement sans marquage ZEISS CALLISTO eye®, les étapes de marquage manuel ne sont plus nécessaires. Elles sont remplacées par un alignement efficace2 et plus précis1 des LIO toriques qui contribue à réduire l'astigmatisme résiduel. Doté d'un éclairage SCI breveté, de l'optique ZEISS et de ZEISS CALLISTO eye, ZEISS OPMI LUMERA 700 offre des vues du segment antérieure de grande qualité et des fonctions d'assistances précises et ce, pour toutes les étapes de la chirurgie de la cataracte.1.

En savoir plus

Alignement des LIO toriques sans marquage

Voir pour réussir en chirurgie de la cataracte

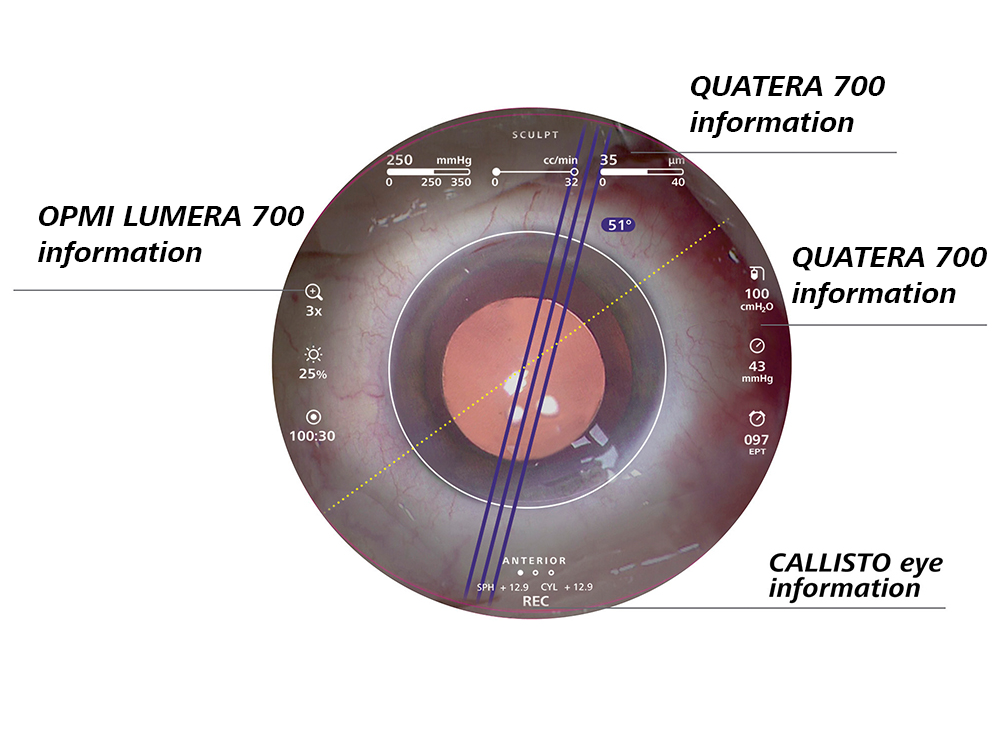

  • Profitez des fonctions d'assistance : les fonctions d'assistance de ZEISS CALLISTO eye sont sous le contrôle total du chirurgien grâce au pédalier de commande ou aux poignées.
  • Alignement des LIO sans marquage efficace2 : les données sont transférées sans difficulté à CALLISTO eye depuis IOLMaster® de ZEISS pour créer des superpositions dans l'oculaire.
  • Gagner en efficacité : gagnez du temps et réduisez l'astigmatisme résiduel3 en évitant le marquage manuel préopératoire et peropératoire ainsi que le transfert manuel des données.
  • Configuration chirurgicale améliorée : optimisez l'intensité lumineuse, le grossissement et le centrage de l'image en temps réel grâce au contrôle guidé de la qualité d'image.
  • Des détails exceptionnels : l'éclairage coaxial et stéréoscopique (SCI) permet d'obtenir un reflet rétinien très stable et très contrasté, même en cas de cataracte avancée.

Je gagne 6 minutes par patient et améliore la précision de l'alignement de 40 % par rapport au marquage manuel.

Wolfgang Mayer

Service d'ophtalmologie de l'Université de Munich, Allemagne

Visualisation améliorée

Les images de l'OCT peropératoire intégrée4 de ZEISS OPMI LUMERA 700 peuvent être visualisées clairement pendant l'intervention afin de vous aider à obtenir d'excellents résultats. Bénéficiez d'informations claires et essentielles pendant les interventions. Des études ont révélé que l'OCT peropératoire4 de ZEISS accélérait la prise de décision4.

En savoir plus

Visualisation améliorée

Voir pour réussir en chirurgie du glaucome

  • Des décisions plus éclairées : les images peropératoires d'OCT4 améliorées par ordinateur et sans distorsion permettent la visualisation de structures détaillées avec la forme physiologique correcte.
  • Concentration maximale : le tracker XY automatique fixe l'emplacement sélectionné pour le balayage d'OCT4 peropératoire et compense les mouvements de l'œil ou du microscope.
  • Protection de la rétine : le filtre de protection rétinienne intégré protège la rétine d'une exposition excessive à la lumière.
  • Préservation de la souplesse : inclinez la tête du microscope autant que nécessaire pour examiner confortablement l'angle irido-cornéen.

Voir pour réussir en chirurgie de la cornée

  • Des décisions plus rapides : passez rapidement du scan OCT haute résolution (profondeur de balayage de 2,9 mm dans les tissus) à de larges vues d'ensemble (profondeur de scan de 5,8 mm dans les tissus) pour visualiser et évaluer l'orientation du greffon.
  • Gain de temps grâce au contrôle simplifié du greffon : dans les procédures DMEK, contrôlez l'orientation du greffon, accédez à l'interface avec la cornée du patient et vérifiez le bon positionnement du greffon.
  • Technique sécurisée du « big bubble » : évaluez mieux la profondeur de dissection DALK en utilisant l'imagerie OCT et réduisez le risque de perforation.
  • Intégration complète : la lampe à fente intégrée6 offre quatre largeurs de fente avec un mouvement gauche-droite qui simplifie l'observation de la cornée et de la chambre antérieure.

Voir pour réussir en chirurgie de la rétine

  • De superbes images par OCT : l'OCT peropératoire intégré4 ajoute une troisième dimension en temps réel aux capacités de visualisation, afin d'observer les structures transparentes de l'œil.
  • Concentration maximale : le tracker XY automatique fixe l'emplacement sélectionné pour le balayage d'OCT4 peropératoire et compense les mouvements de l'œil ou du microscope.
  • Terminez vos interventions en toute confiance : assurez-vous que tous les résidus de membrane ont été éliminés après les pelages ILM avec l'imagerie par OCT4 et détectez les trous maculaires.

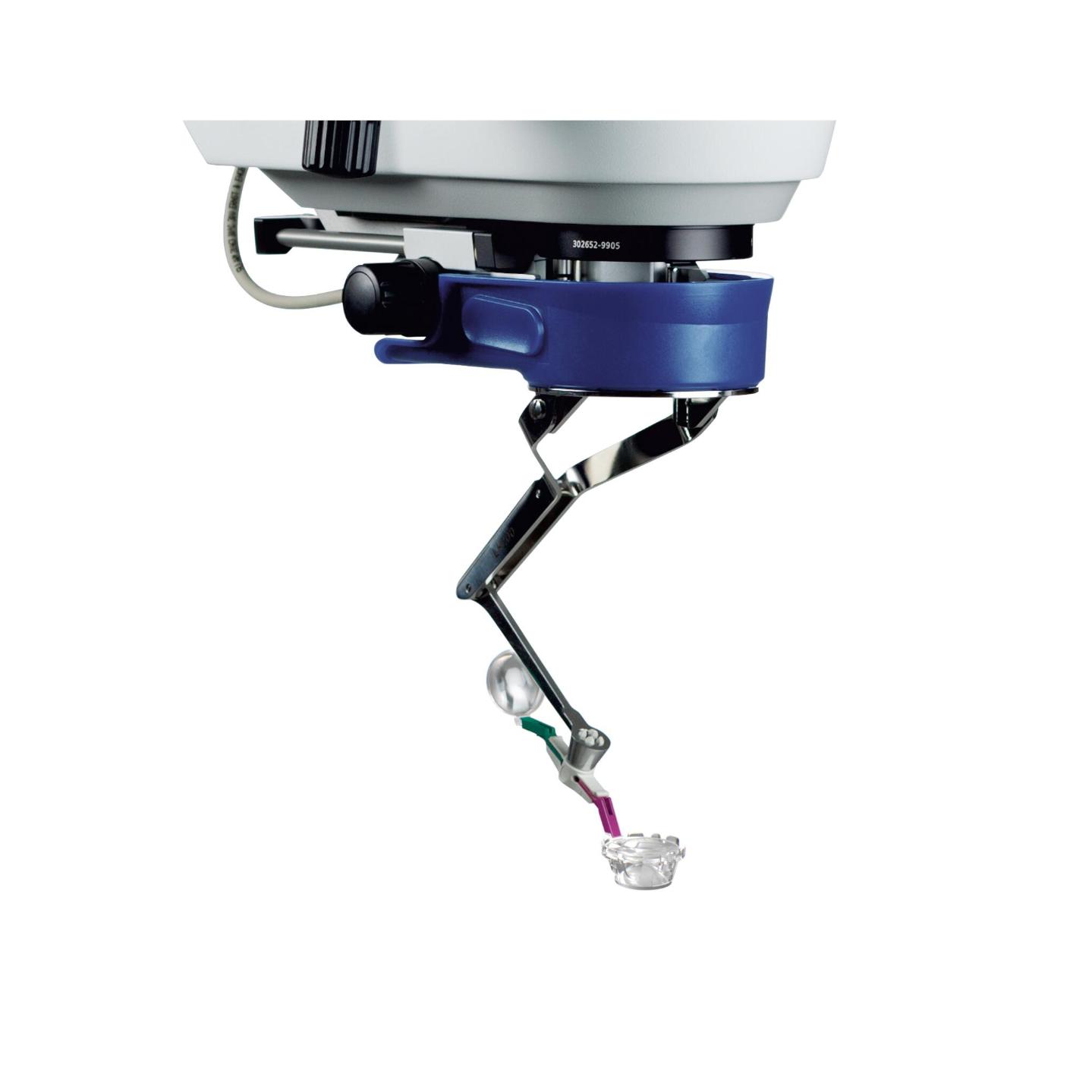

  • Visualisez davantage de détails : avec ZEISS RESIGHT 700, les chirurgiens peuvent distinguer tous les détails de la rétine et changer rapidement de grossissement, tout en restant concentrés sur la zone d'intérêt.
Pour visualiser la périphérie et avoir une vue d'ensemble nette durant la vitrectomie
Pour un grossissement élevé de la macula
  • 1

    Équipe de recherche VIROS du professeur Findl : Données cliniques du Dr Varsits « Deviation between the postoperative (at the end of surgery in the operating room) and aimed IOL axes was 0.52 degrees± 0.56 (SD) », publiées dans J Cataract Refract Surg 2019 ; 45:1234–1238 et données cliniques du Dr. Hirnschall présentées à l'ESCRS 2013.
  • 2

    Données cliniques du Dr Mayer : « Toric IOL implantation was significantly faster using digital marking », publiées dans J Cataract Refract Surg 2017; 43:1281–1286.
  • 3

    Données cliniques du Dr Black présentées au congrès ESCRS 2014 – 99 % des patients ont un cylindre de réfraction compris entre +/- 0,50 D.
  • 4

    ZEISS RESCAN 700
  • 5

    Données cliniques de Cost B, Goshe JM, Srivastava S, Ehlers JP publiées dans Am J Ophthalmol.2015 Sep; Intraoperative optical coherence tomography-assisted descemet membrane endothelial keratoplasty in the DISCOVER study.
  • 6

    Non disponible en combinaison avec l'OCT peropératoire.

Fort potentiel pour l'enseignement

ZEISS OPMI LUMERA 700 est doté d'excellents outils pour améliorer l'apprentissage et fournit aux étudiants une compréhension claire du processus chirurgical. Que ce soit durant ou après la chirurgie, ou bien à travers le système d'assistant, ZEISS propose une excellente qualité d'image en termes de contraste, couleur et résolution.

En savoir plus

Fort potentiel pour l'enseignement

Partagez votre expérience visuelle durant l'intervention

  • Enregistrez toutes les données : utilisez un périphérique USB pour capturer la vue du cockpit, les fonctions d'assistance et les images d'OCT1 peropératoires, tandis que ZEISS CALLISTO eye, en association avec un système de gestion des données tel que FORUM de ZEISS, enregistre simultanément les images en direct sur plusieurs supports.

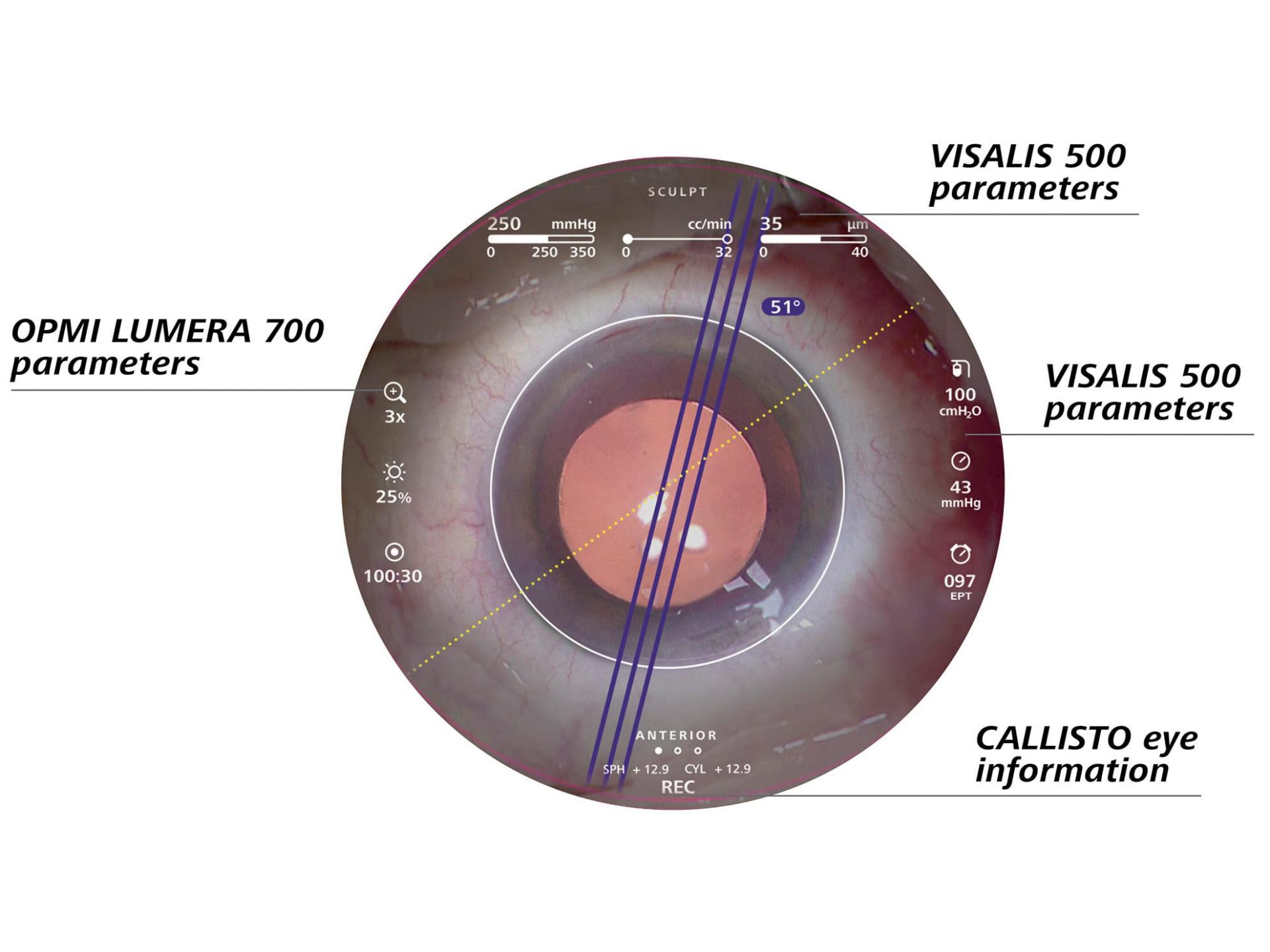

  • Partagez tous les détails : le nouveau cockpit ZEISS CALLISTO eye permet aux médecins et aux étudiants de visionner des données dans l'oculaire, lesquelles proviennent de tous les dispositifs connectés.
  • 1

    Équipe de recherche VIROS du professeur Findl : Données cliniques du Dr Varsits « Deviation between the postoperative (at the end of surgery in the operating room) and aimed IOL axes was 0.52 degrees± 0.56 (SD) », publiées dans J Cataract Refract Surg 2019 ; 45:1234–1238 et données cliniques du Dr. Hirnschall présentées à l'ESCRS 2013.
  • 2

    Données cliniques du Dr Mayer : « Toric IOL implantation was significantly faster using digital marking », publiées dans J Cataract Refract Surg 2017; 43:1281–1286.
  • 3

    Données cliniques du Dr Black présentées au congrès ESCRS 2014 – 99 % des patients ont un cylindre de réfraction compris entre +/- 0,50 D.
  • 4

    ZEISS RESCAN 700
  • 5

    Données cliniques de Cost B, Goshe JM, Srivastava S, Ehlers JP publiées dans Am J Ophthalmol.2015 Sep; Intraoperative optical coherence tomography-assisted descemet membrane endothelial keratoplasty in the DISCOVER study.
  • 6

    Non disponible en combinaison avec l'OCT peropératoire.

Fiche technique OPMI LUMERA 700

Chargement du formulaire en cours...

Oui, j'ai lu et accepté la déclaration de confidentialité des données.

Caractéristiques

ZEISS OPMI LUMERA 700

Microscope opératoire
Système de zoom motorisé à lentille apochromatique, rapport de reproduction de 1:6
Facteur de grossissement = 0,4× – 2,4×
Mise au point : électrique/motorisée, plage de mise au point : 70 mm
Lentille de l'objectif : f = 200 mm (f = 175 mm ou f = 225 mm en option avec bague d'adaptation)

Tube binoculaire : Invertertube E (également en option Invertertube, tube inclinable à 180°, f = 170 mm, tube oblique, f = 170 mm)
Oculaire à grand angle 10× (également en option 12,5×)

Source de lumière
SCI : Éclairage coaxial et plein champ

Éclairage à fibre optique Superlux® Eye :

  • Lampe au xénon à arc court et à réflecteur, avec filtre HaMode
  • Lampe de rechange dans le boîtier d'éclairage, mise en place manuelle par coulissement

Éclairage LED à fibre optique :

  • Température de couleur proche de la lumière du jour
  • Durée de vie de 50 000 heures à une intensité lumineuse de 50 %
  • Filtre HaMode
  • Filtre gris 25 %

Pour toutes les sources de lumière :

  • Filtre anti-lumière bleue
  • En option : filtre de fluorescence

Lampe à fente intégrée5
Largeurs de fente : 0,2 mm, 2 mm, 3 mm, 4 mm
Largeurs de fente : 12 mm

Plateau XY
Plage de déplacement : 61 mm × 61 mm max
Centrage automatique par simple pression d'un bouton

Écran de contrôle vidéo
Écran LCD 22”
Résolution : 1 680 x 1 050

Statif

Charge maximale admissible sur le bras compensé : lorsque le microscope opératoire et le plateau XY sont fixés au bras (sans tube, ni oculaire, ni objectif), le bras compensé peut supporter des accessoires supplémentaires d'une charge maximale de 9 kg
OCT peropératoire ZEISS

Moteur OCT
OCT SD (domaine spectral)
Longueur d'onde 840 nm
Vitesse de balayage de 27 000 A-scans par seconde

Paramètres de scan
Profondeur de l'A-Scan : 2,9 et 5,8 mm dans les tissus
Résolution axiale : 5,5 μm dans les tissus
Longueur de scan réglable de 3 à 16 mm
Rotation de balayage réglable à 360°
Modes de balayage pour l'acquisition d'images en temps réel et par capture

Temps réel :

  • 1 ligne
  • 5 lignes
  • Réticule

Capture :

  • 1 ligne
  • 5 lignes
  • Cube
Gamme ZEISS RESIGHT

Caractéristiques mécaniques
Plage de mise au point avec porte-lentille LH175 : 31 mm (position de l'image intermédiaire)
Plage de mise au point avec porte-lentille LH200 : 38 mm (position de l'image intermédiaire)
Angle de rotation du revolver à lentilles et du porte-lentille : 0°–360°

Lentilles incluses
60 D, 128 D

Poids
ZEISS RESIGHT 500 (manuel) : 0,45 kg
ZEISS RESIGHT 700 (motorisé) : 0,50 kg
ZEISS CALLISTO eye Panel PC

Écran tactile
Écran tactile capacitif projectif (PCT) avec traitement antireflet, résistant aux rayures

Processeur

Intel® Core i5 6442EQ 1,9 GHz

Disque dur
SSD pour le système d'exploitation, SATA HDD 1 To pour les données

Écran
Écran plat en couleur intégré 24" avec une luminosité élevée et un large angle de vision

Signaux vidéo
PAL 576i50 ; NTSC 480i60 ; 1080i50 ; 1080i60
Uniquement possible avec des modèles de caméras de Carl Zeiss Meditec AG

Ports
1 × bus CAN, 2 × 1 gigabit Ethernet, 5 × USB 3.0, 1 × liaison équipotentielle

Entrée vidéo
1 × Y/C, 1 × HD-SDI

Sortie vidéo
2 × HDMI

Connectivité
Port Ethernet RJ45 10/100 Base-T intégré assurant la connexion au ZEISS OPMI LUMERA 700 et au réseau informatique de l'hôpital

Poids
Environ 10 kg
Logiciel ZEISS CALLISTO eye

Version
3.7
